DSA8300 數字采樣示波器
- DSA8300數字采樣示波器
- DSA8300 系列提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。
軟件試用請點下面“產品技術資料”下載

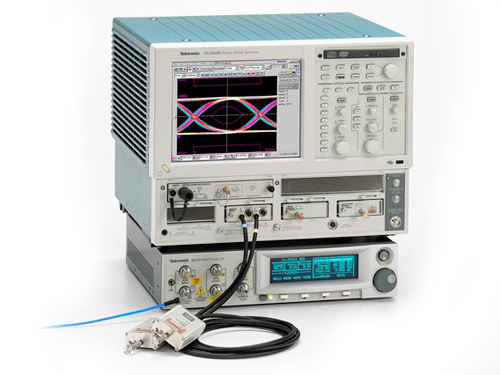

- DSA8300
- 報價:US $ 35,400
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 電接口 70 GHz，光接口 80 GHz |
最大 300 kS/s |
50 點 - 16,000 點（IConnect? 為 1M 點，80SJNB 為 10M 點） |
取決于使用的采樣模塊，最多 8 個通道 |
功能
|
優勢
|
電模塊信號測量準確度：
-
超低系統抖動（典型 <100 fs）
-
> 70GHz
|
<100 fs 本底抖動允許對高位速率（40 和 100 (4′25) Gb/s）設備進行檢定，典型 <5% 的信號單位間隔由測試儀器所使用。70 GHz 帶寬允許對高位速率信號進行完整檢定（數據速率 28 Gb/秒的 5 階諧波和數據速率 >45 Gb/秒的 3 階諧波）。
|
所有帶寬上系統噪聲業內最低：
-
600 μV 最大（450 μV 典型）@ 60 GHz
-
380 μV 最大（280 μV 典型）@ 30 GHz
|
最大程度降低儀器在采集高位速率、低幅度信號時的噪聲量，避免可能帶來附加抖動和眼圖閉合的其他噪聲。
|
|
單臺主機內最多 6 個通道同時采集 <100 fs 抖動。
|
多個差分通道的高保真采集可進行通道間損傷測試，提高多個高速串行通道系統的測試吞吐量。
|
|

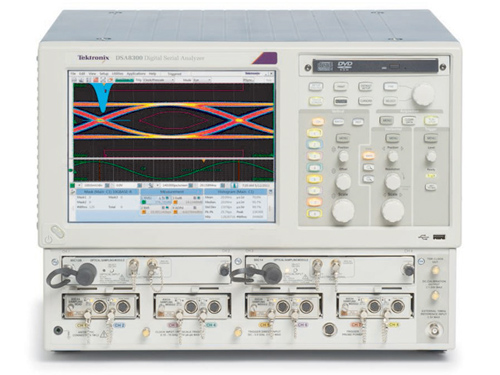

光模塊支持從 155 Mb/s 到 100 Gb/s (4x25) 以太網所有標準速率的光一致性測試。
|
為單模和多模光標準提供經濟實惠、功能多樣的光測試系統，從 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太網）和 100 Gb/s 以太網（100GBase-SR4、-LR4 和 ER4），波長 850、1310 和 1550nm。
|
|
優異的采集吞吐量，采樣率最高 300 kS/s。
|
通過優異的系統吞吐量，可將制造或設備檢定測試時間縮短 4 倍。
|
|

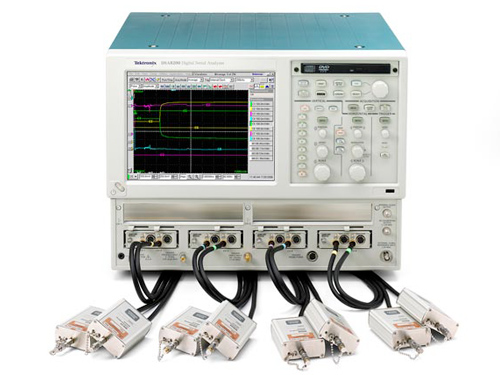

能夠?qū)⒉蓸悠鞣诺奖粶y設備 (DUT) 的附近。
|
遠程采樣頭最大程度降低因 DUT 至儀器之間的電纜和夾具造成的信號劣化，簡化測試系統的反嵌。
|
|
獨立的已校準通道相差校正。
|
雙通道模塊中具有集成的已校準通道相差校正，消除時滯，增強多通道測量的信號保真度。
|
| Title |
Document Type |
| 2014測試測量解決方案泰克高性能示波器、邏輯分析儀、信號源和實時頻譜儀有關的主要產品信息、應用和快速參考選型圖，旨在幫助您快速簡便地解決您的測量挑戰 |
選型指南 |
| Document Type Oscilloscope Selection GuideFrom basic signal-checking to high-performance analysis, this 10-page ion guide gives an overview of the complete range of oscilloscopes from Tektronix. Comparison tables give high-level specifications and features, and indicate the major differences between each series of oscilloscope. |
選型指南 |
| Title |
Document Type |
| P7350差分探頭，5 GHZ |
附件 |
| P7330探頭；差分；3.5 GHZ 帶寬，+/-1.75 V 差分，大動態范圍，+5V -4V 共模范圍，輸入處 2.3 MV RMS 噪聲，5X 衰減 - 可追溯校準標準證明 |
附件 |
| P6150無源探頭：10X/1X，9GHz，12.5V 低電容 |
附件 |
| P80318探頭包，18GHz 100 歐姆差分手持探頭 |
附件 |
| P8018手持式 TDR 探頭，無源；20 GHZ，單端，50 歐姆，SMA 連接器帶 20 GHZ SMA 電纜；設計為配合使用 80A02 EOS/ESD 保護模塊；本產品包含一致性聲明 |
附件 |
| DVT30-1MM GigaProbe30 GHz TDR 探頭由 GigaProbes 提供。 |
附件 |
