新選項
- 利用自定義模板定義執行通過/失敗模板和波形極限測試
- PSI5 協議解碼
- NRZ 協議解碼
- 8b10b 協議解碼
- MIPI I3C 協議解碼
- LVDS 自動測量和分析
- 模擬視頻觸發（NTSC、PAL、SECAM）
使用高級分析選項在儀器上免費升級
- 配備模板測試選件的儀器將獲得極限測試功能

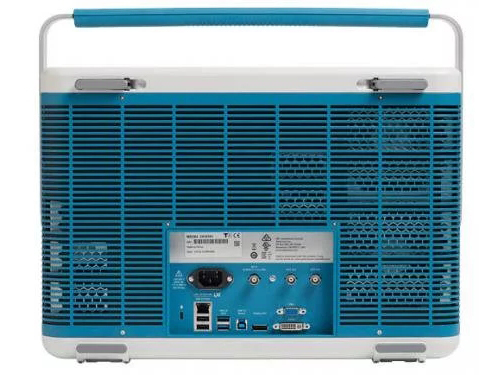

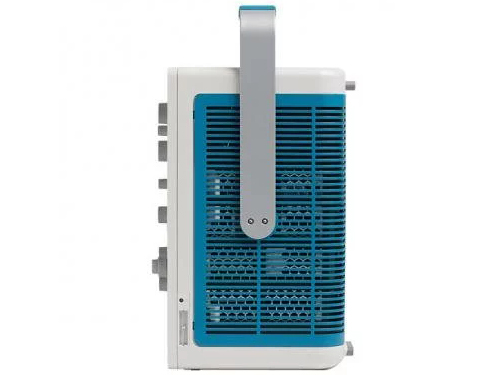

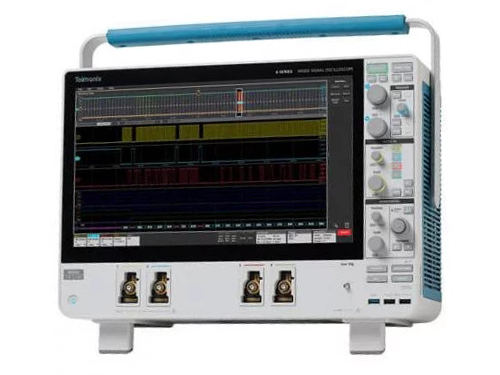

6系列MSO混合域示波器
- 6系列MSO混合域示波器
- 使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量，在同時打開多個通道時采樣率也不會下降。
- 6 系列 MSO 混合域示波器
- MSO64
- 報價:
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
| 1 GHz - 8 GHz | 25 GS/s | 62.5 - 250 M 樣點 | 4 | 可達 32 條（可選） |
高分辨率時噪聲最低
在 1mV/div 時，與傳統示波器相比，噪聲降低超過 75%
觀看選擇 6 系列 MSO 的 6 個理由
- 性能 - 帶寬/采樣率
- 低噪聲/高分辨率
- 令人愉快的用戶界面
- 測量和分析
- 靈活探測
- 升級與附加功能
輕松進行高級測量與分析
Previous
Next
- 1
- 2
- 3
- 4
在 GHz 時鐘與串行總線上輕松檢定抖動。 通過綜合高級測量，可輕松地將統計資料納入日常工具包。 例如，對于抖動或高級功率分析，使用與例行上升時間和 rms 測量相同的拖放操作。
- 高級抖動分析
- 高級功率分析
- 低噪聲紋波測量
- 內存分析和調試
- 高速串行一致性
- 自動化測量與趨勢分析
- 頻譜視圖頻域顯示
使用探頭確保信號保真度
通過四個 FlexChannel? 輸入實現多種功能。 使用標配的 1 GHz、10x 探頭探測電路。 可以連接高性能單端探頭或者差分探頭，或者通過新的 TriMode 探頭實現一個探頭同時進行單端和差分量測。 將 TLP058 探頭連接至任意通道實現 8 路數字通道 – 最多達 32 條數字通道。
- 1 MΩ 至 50 Ω 輸入阻抗
- 附帶四個 1 GHz 低負載無源探頭
- 新?TDP7700 系列?4、6 和 8 GHz TriMode 探頭
- 新?TAP4000、TDP4000?4 GHz 單端和差分探頭
FlexChannel 輸入
1 個高分辨率模擬輸入
每條通道 8 個數字邏輯輸入
所用觸摸屏
- 15.6 英寸響應超快的觸摸屏
- 開合/縮放/滑動
- 按鈕和鼠標操作
數字置信度
輸入通道
4 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者通過 TLP058 探頭實現 8 路數字通道輸入
帶寬1
1、2.5、4、6 或 8 GHz
采樣率
在所有模擬/數字通道上為 25 GS/s
記錄長度1
在所有模擬/數字通道上最高為 250 M 樣點
信號發生器1
任意、正弦、方波、脈沖、鋸齒波、三角形、DC 電平、高斯、洛倫茲、指數上升/下降、 Sin(x)/x、隨機噪聲、半正弦、心電圖
數字電壓表2
4 位
觸發頻率計數器2
8 位
顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
1 - 可選且可升級
2 - 產品注冊后免費
2 - 產品注冊后免費
在需求改變時，添加功能或性能
- 將帶寬升級至 8 GHz
- 將每條通道上的記錄長度增至 250? M 樣點
- 增加邏輯探頭，最多時實現 32 路數字通道
- 添加 Windows 10 操作系統
- 添加任意波形/函數發生器
-
添加高級分析：串行解碼/觸發、電源、抖動、
存儲器分析和調試以及自動一致性測試
新功能和選項讓這款優秀的示波器表現更佳
在所有儀器上免費升級
- 標注/書簽讓您可以對波形上的特定點或顯示器上的任何位置進行注釋
- 頻譜視圖中的頻率軸現在可能是對數形式
- 相位噪聲圖現在可用于相位噪聲測量
已經有 6 系列？獲取您的更新。
包裝箱里有什么物品？
- 4 TPP1000 1 GHz、低電容無源探頭
- 針對隨附探頭的 1 年保修
- 針對儀器的 3 年保修
- 鼠標、電源線和附有附件袋的前蓋
- 印刷的安裝手冊涵蓋安全和基本操作
- 全面的集成在線幫助
- 追溯證明
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 | 函數發生器輸出 | 報價 |
|---|---|---|---|---|---|---|---|
| MSO64 |
1 GHz - 8 GHz |
25 GS/s |
62.5 - 250 M 樣點 |
4 |
可達 32 條（可選） |
1 (optional) |
配置和報價 |
價格：價格如有變更，恕不另行通知。
