輸入通道
- 2 或 4 條模擬
- 16 條數字1
- 1 個頻譜分析儀1
帶寬1
- 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz
采樣率
- 模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）
- 數字通道上最高 8.25 GS/s（121 ps 分辨率）
記錄長度
- 所有通道上 10 M 點
3系列MDO混合域示波器
- 3系列MDO混合域示波器
- 在小巧便攜的示波器上體驗高清晰度大顯示屏。屢獲殊榮的觸摸式界面將您的學習曲線變成階躍函數。標配獨特的內置頻譜分析功能讓它非常適合用于射頻分析。1GHz帶寬型號標配2根或4根1GHz 無源探頭，將1GHz示波器測試系統整體性能提升1倍， 上升時間從700ps 提升到350ps, 可以測試信號幾十甚至幾百M(fèi) 的高速信號。
- 3 系列 MDO 混合域示波器
軟件試用請點下面“產品技術資料”下載
- 起始價格
- $4480 ~ $5360
- 詳細信息： 產品技術資料手冊
×
登錄窗口
- MDO32
- 報價:$4,480
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 | 頻譜分析儀 |
| 100 MHz - 1 GHz | 高達 5 GS/s | 10 M | 2 | 16（選配） | 最高 3 GHz（可選） |
- MDO34
- 報價:$5,360
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 | 頻譜分析儀 |
| 100 MHz - 1 GHz | 高達 5 GS/s | 10 M | 4 | 16（選配） | 最高 3 GHz（可選） |

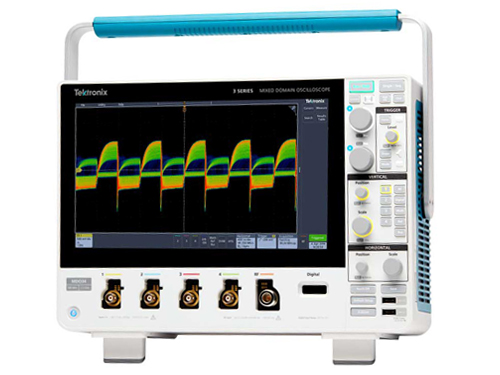

同類產品中超大的顯示屏以及非凡的用戶界面
3 系列 MDO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示屏和超高分辨率的顯示屏，具備示波器的一般功能。
- 11.6 英寸高清顯示屏
- 捏合、輕觸、滑動電容式觸摸屏
小巧且功能齊全

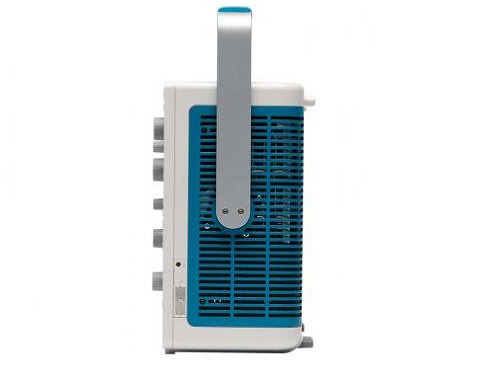

3 系列 MDO 只有 6 英寸（15 厘米）深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。
- 每個模擬通道均實現高達 5 GS/s 的采樣率
- 超過 125 個觸發組合
- 幾十種自動測量
- 眾多的可用串行總線解碼和觸發選項
- 可選的 16 條數字邏輯通道
- 集成 1 GHz （標配），3 GHz （選配）頻譜分析儀
- 可選的 50 MHz 任意波形/函數發生器
規格一覽
頻譜分析儀
- 1 GHz （標配）或 3 GHz1
信號發生器1
- 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac、AM/FM
數字電壓表2
- 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
觸發頻率計數器2
- 5 位頻率測量
高級分析1
- 自動功率測量
協議支持1
- I2C，SPI
- RS-232、RS-422、RS-485、UART
- CAN, CAN FD, LIN, FlexRay
- MIL-STD-1553、ARINC 429
- I2S, LJ, RJ, TDM
- USB 2.0
顯示器
- 11.6 英寸（295 毫米）
- 高清彩色 (1920 x 1080) 電容式觸摸屏
重量
- 11.7 磅（5.3 千克）
內置頻譜分析儀
不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。
- 1 GHz （標配）或 3 GHz （選配）內置頻譜分析儀選件
- 業內唯一一款真正集成的頻譜分析儀硬件
- 最高 3 GHz 的超寬捕獲帶寬
功能強大，可升級
立即獲取所需的所有調試功能，或在需要時添加這些功能。
- 高達 1 GHz 帶寬

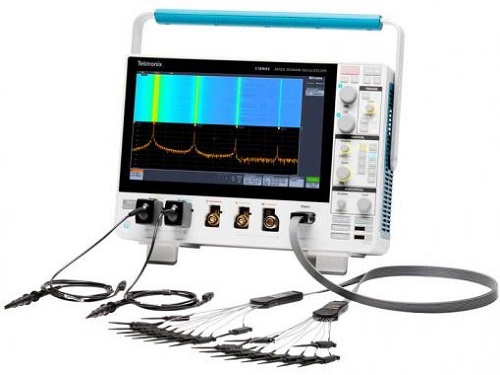

- 數字通道：MSO 選項增加 16 條數字通道
- 高達 3 GHz 的頻譜分析儀
- DVM/頻率計數器（在注冊后免費提供）
- 任意波形/函數發生器
-
高級分析
- 串行總線解碼和觸發
- 自動功率測量
適合每一位工程師的示波器
無論您是在調試串行總線還是在設計高速數字標準，我們都在示波器用戶界面中設置了一個新標準，以便您可以更快、更輕松地找到答案。
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 | 頻譜分析儀 | 報價 |
|---|---|---|---|---|---|---|---|
| MDO32 |
100 MHz - 1 GHz |
2 |
16（選配） |
高達 5 GS/s |
10 M |
最高 3 GHz（可選） |
US $4,480 配置和報價 |
| MDO34 |
100 MHz - 1 GHz |
4 |
16（選配） |
高達 5 GS/s |
10 M |
最高 3 GHz（可選） |
US $5,360 配置和報價 |
