MSO/DPO70000示波器
- MSO/DPO70000示波器

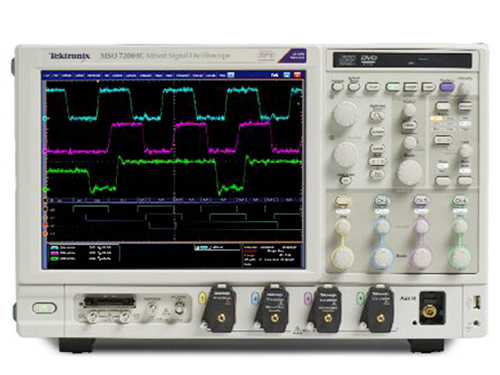

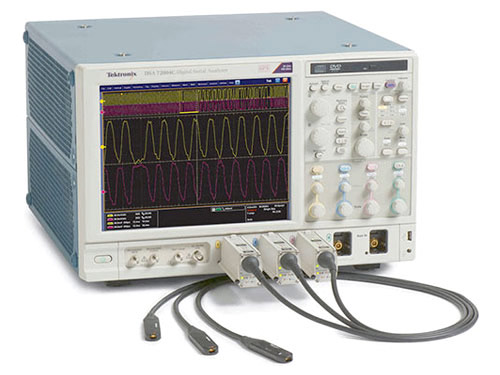

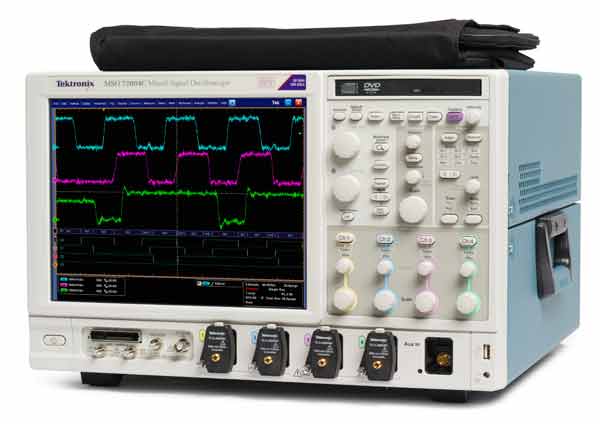

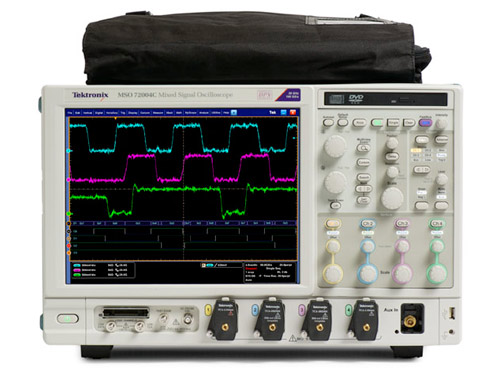

- MSO/DPO70000 系列示波器提供優異的信號采集性能和分析功能。通過業內最高的波形捕獲能力發現真實信號，捕獲更多信號細節。工具套件的設計能自動執行高速串行數據信號的設置、采集和分析，加快設計和一致性測試。
最高 33 GHz 和 100 GS/s
低于 9ps 上升時間
低于 0.50% 垂直噪聲，≥5.5 有效位
16 個邏輯通道，80 皮秒的時基分辨率（僅適用于 MSO 型號）
超過 30 個可定制的應用特定軟件分析包
軟件試用請點下面“產品技術資料”下載
- MSO73304DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 33 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 1G 點 |
4 |
16 |
- MSO72504DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 25 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 1G 點 |
4 |
16 |
- MSO72304DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 23 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 1G 點 |
4 |
16 |
- MSO72004C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 20 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 250M 點 |
4 |
16 |
- MSO71604C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 16 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 250M 點 |
4 |
16 |
- MSO71254C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 12.5 GHz |
50 GS/s - 100 GS/s |
62.5M 點 - 250M 點 |
4 |
16 |
- MSO70804C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 8 GHz |
25 GS/s |
62.5M 點 - 125M 點 |
4 |
16 |
- MSO70604C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 6 GHz |
25 GS/s |
62.5M 點 - 125M 點 |
4 |
16 |
- MSO70404C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 4 GHz |
25 GS/s |
62.5M 點 - 125M 點 |
4 |
16 |
- DPO73304DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 33 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 1G 點 |
4 |
- DPO72504DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 25 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 1G 點 |
4 |
- DPO72304DX
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 23 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 1G 點 |
4 |
- DPO72004C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 20 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 250M 點 |
4 |
- DPO71604C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 16 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 250M 點 |
4 |
- DPO71254C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 12.5 GHz |
50 GS/s - 100 GS/s |
31.25M 點 - 250M 點 |
4 |
- DPO70804C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
| 8 GHz |
25 GS/s |
31.25M 點 - 125M 點 |
- DPO70804C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
| 8 GHz |
25 GS/s |
31.25M 點 - 125M 點 |
- DPO70604C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 6 GHz |
25 GS/s |
31.25M 點 - 125M 點 |
4 |
- DPO70404C
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 4 GHz |
25 GS/s |
31.25M 點 - 125M 點 |
4 |
特征
|
優勢
|
|
帶寬 33 GHz
|
對數據速率高達 20Gb/秒的設計（如 32 Gbaud 相干光和 PCIe 3.0）進行準確檢定、抖動檢定和一致性測試。
|
|
行業領先的模擬和數字采樣率組合
|
允許逐通道全面分析和多通路測量。單臺儀器內模擬通道捕獲高達 100GS/秒，數字通道高達 12.5GS/秒。
|
|
優異的信號保真度、最低噪聲和最高有效位數 (ENOB)
|
執行測試時有更多可用裕量，通過觀察真實信號進行更加精確測量。
|
|
所有 4 個通道上提供業內最高的波形采樣率
|
高效發現和捕獲間歇性（偶發）故障或事件。
|
|
16 個邏輯通道，80 皮秒的時基分辨率（僅適用于 MSO70000 系列）
|
通過相關的模擬/數字信號視圖準確地了解邏輯電路性能。
|
|
通過多種連接支持選件進行模擬/數字探測
|
為小器件引線或板上通孔提供靈活的探測解決方案，無需專用夾具及成本。業內最快的 33 GHz TriMode?探頭和 2.5 GHz 差分邏輯探頭。
|
|
Pinpoint? 觸發和高速串行碼型觸發高達 6.25 Gb/s
|
通過特定標準的觸發功能，加快 PCIe、SATA、USB 等總線的調試。
|
|
全面的數字串行分析解決方案 - 探測、觸發、解碼和分析
|
工具套件的設計可對高速串行數據信號（如 USB、PCIe 和 DisplayPort）自動進行設置、采集和分析，加快設計和一致性測試。行業領先的模擬和數字采樣率組合。
|
|
高級串行分析選件，適用于 PCIe、I2C、SPI、RS-232/422/485/UART、USB2.0、MIPI D-PHY CSI & DSI、8b/10b、CAN、LIN、FlexRay 和 MIL-STD1553B
|
允許自動捕獲和顯示常見串行總線流量的控制包和數據包起始，識別子包分量如地址、數據、CRC 等。
|
|
離線波形分析
|
改善時間和資源利用率；觀察、測量和分析實驗室中捕獲的數據，且獨立于使用 TekScope AnywhereTM 的示波器硬件
|
| 產品技術資料 |
軟件包 / 軟件選件 |
說明 |
| 產品技術資料 |
選件BRR |
BroadR-Reach/100BASE-T1 自動化一致性解決方案。 |
| 產品技術資料 |
選件D-PHY，D-PHYTX |
使用完全靈活和可自定義的測試設置快速檢定和發現抖動源以及信號完整性顧慮，從而按 MIPI D-PHY 規范進行驗證。使用 DPOJET 和選件 D-PHY 可實現發射機高速數據時鐘定時測量，以及高速和低功率模式中的多種電氣特點。 |
| 產品技術資料 |
選件 DDRA，LP-DDR4 |
適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包。適用于 LPDDR4 的選件 LP-DDR4 僅限在 MSO/DPO70000 示波器上使用。 |
| 產品技術資料 |
選項DJA、DJAN |
簡化了信號完整性問題、抖動及其相關來源的識別，為實時示波器提供最高靈敏度和準確度。 |
