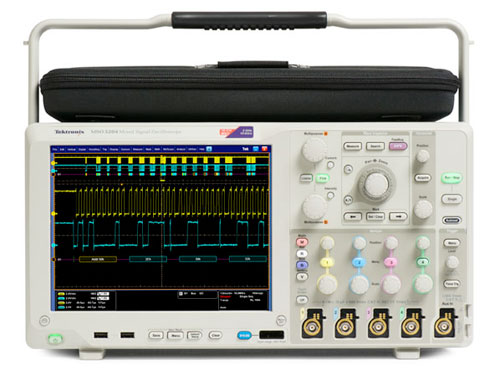

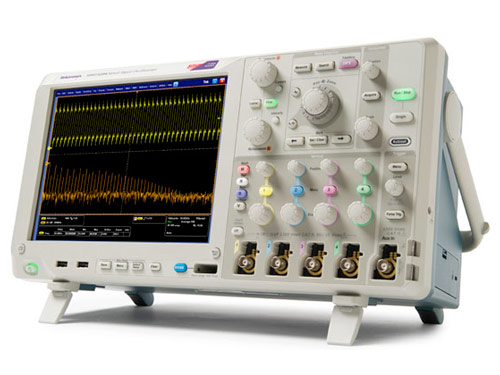

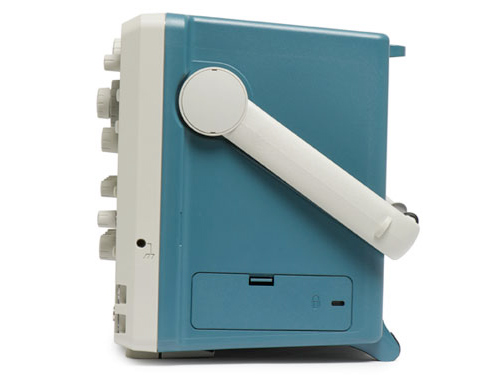

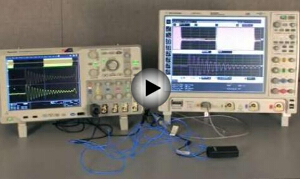

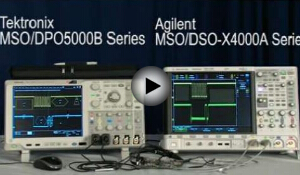

MSO/DPO5000示波器
- MSO/DPO5000示波器
- 當前設計的數據速率越來越快，定時裕量越來越小，需要示波器擁有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。。示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。
軟件試用請點下面“產品技術資料”下載
- 起始價格
- US $ 14,000 - US $ 28,300
- MSO58
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
函數發生器輸出 |
| 350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
8 |
可達 64 條（可選） |
1 條（可選） |
- MSO56
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
函數發生器輸出 |
| 350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
6 |
可達 48 條（可選） |
1 條（可選） |
- MSO54
- 報價:
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
函數發生器輸出 |
| 350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
4 |
可達 32 條（可選） |
1 條（可選） |
- MSO5204B
- 報價:US $ 28,300
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 2 GHz |
5 GS/s - 10 GS/s |
25M 點 - 125M 點 |
4 |
16 |
- MSO5104B
- 報價:US $ 25,200
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 1 GHz |
5 GS/s - 10 GS/s |
25M 點 - 125M 點 |
4 |
16 |
- DPO5204B
- 報價:US $ 24,500
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 2 GHz |
5 GS/s - 10 GS/s |
25M 點 - 125M 點 |
4 |
- DPO5104B
- 報價:US $ 21,400
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 1 GHz |
5 GS/s - 10 GS/s |
25M 點 - 125M 點 |
4 |
- MSO5054B
- 報價:US $ 21,200
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 500 MHz |
5 GS/s |
25M 點 - 125M 點 |
4 |
16 |
- MSO5034B
- 報價:US $ 17,800
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道 |
| 350 MHz |
5 GS/s |
25M 點 - 125M 點 |
4 |
16 |
- DPO5054B
- 報價:US $ 17,400
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 500 MHz |
5 GS/s |
25M 點 - 125M 點 |
4 |
- DPO5034B
- 報價:US $ 14,000
| 模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
| 350 MHz |
5 GS/s |
25M 點 - 125M 點 |
4 |
特點
|
優勢
|
|
完整采集性能
|
通過高達 2 GHz 帶寬、10 GS/s 最大采樣速率和高達 250 M 點的記錄長度，保證信號保真度。
|
|
4 個模擬通道和 16 個數字通道
|
一臺儀器即可分析模擬信號和數字信號，為復雜設計實現系統級故障排除。
|
|
數字熒光顯示器的 FastAcq?
|
通過泰克專有的 FastAcq 技術快速發現毛刺和偶發事件。最大捕獲速率 >250,000 波形/秒，能夠更快地顯示難檢的異常。
|
|
完整的觸發集合
|
提供超過 350 種觸發組合，包括建立/保持、串行包內容和并行數據，快速捕獲信號異常�？蛇x的視覺觸發允許圖形觸發定義。
|
|
Wave Inspector??控件
|
方便地在很長的記錄長度內搜索、標記和導航，同時查找多達 8 個事件的所有出現位置。
|
|
內置分析工具
|
用 53 種自動測量、測量統計、直方圖、高級波形數學、用戶可定義的濾波器以及自定義 MATLAB 和 .NET 數學插件對設備進行分析。
|
|
并行總線觸發和分析（MSO 系列）
|
通過自動觸發、
解碼和搜索快速調試常見串行總線 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太網 和 FlexRay。
|
|
協議解碼以及串行觸發和分析選件
|
通過自動觸發、解碼和搜索快速調試常見串行總線 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay。
|
|
應用軟件包
|
通過標配的抖動和眼圖分析以及 25 種用于功率分析、串行一致性、RF 分析、內存等等可選軟件包，將您的示波器變成專門應用的工具。
|
|
低電容無源電壓探頭
|
標配的四個 1 GHz 或 500 MHz 探頭具有業內最佳的 <4pF 容性負載，確保準確測量。
|
|
離線波形分析
|
改善時間和資源利用率；觀察、測量和分析實驗室中捕獲的數據，且獨立于使用?TekScope AnywhereTM?的示波器硬件
|
| 產品技術資料 |
軟件包 / 軟件選件 |
說明 |
| 產品技術資料 |
選件BRR |
BroadR-Reach/100BASE-T1 自動化一致性解決方案。 |
| 產品技術資料 |
選件 DDRA，LP-DDR4 |
適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包。適用于 LPDDR4 的選件 LP-DDR4 僅限在 MSO/DPO70000 示波器上使用。 |
| 產品技術資料 |
選項DJA、DJAN |
簡化了信號完整性問題、抖動及其相關來源的識別，為實時示波器提供最高靈敏度和準確度。 |
| 產品技術資料 |
選件ET3 |
對10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持 |
| 產品技術資料 |
選件HSIC |
HSIC 主控和設備設計電氣信號質量測試和協議驗證。 |
| Title |
Document Type |
| 使用DPOPWR應用軟件進行電源測量和分析
閱讀本應用指南,了解泰克DPOPWR電源分析軟件可以怎樣幫助您滿足對更長電池續航時間及“更加綠色的”設計的需求。 |
應用指南 |
| 100BASE-TX物理層一致性測試
本應用指南介紹了設計或驗證以太網物理層的工程師們需要在產品上執行的各種測試。 |
應用指南 |
| 可視觸發
本技術簡介討論了在復雜的信號內部捕獲關心的事件所面臨的某些常見挑戰，以及怎樣使用可視觸發功能克服這些挑戰。 |
技術簡介 |
| 優化低功率測量的小貼士和技巧
|
技術簡介 |
| Title |
Document Type |
| 使用泰克示波器和選配軟件支持串行總線泰克示波器提供了一系列選配的分析功能，簡化了串行總線調試或一致性檢驗。本選型指南說明了示波器系列中每款產品支持哪些串行標準。 |
選型指南 |
| Oscilloscope Selection GuideFrom basic signal-checking to high-performance analysis, this 10-page ion guide gives an overview of the complete range of oscilloscopes from Tektronix. Comparison tables give high-level specifications and features, and indicate the major differences between each series of oscilloscope. |
選型指南 |
| MSO/DPO5000BThis 2-page fact sheet gives an overview of the power supply measurement capabilities of MSO/DPO5000B oscilloscopes with DPOPWR Power Measurement and Analysis Software. It lists current and voltage probes that are well-suited for power supply measurements, and describes two "bundles" that provide software and probes at a significant savings. |
選型指南 |
| 使用泰克示波器和選配軟件支持串行總線泰克示波器提供了一系列選配的分析功能，簡化了串行總線調試或一致性檢驗。本選型指南說明了示波器系列中每款產品支持哪些串行標準。 |
選型指南 |
| Title |
Document Type |
| TAP1500有源探頭：1.5 GHz，10X，單端，TekVPI |
附件 |
| TAP2500有源探頭：2.5 GHz，10X，單端，TekVPI |
附件 |
| TCP0020探頭，AC/DC 電流；20 安培，xx MHz 帶寬，TekVPI 接口 - 可追溯校準標準證明 |
附件 |
| TCP0030A探頭，AC/DC 電流；30 安培 DC，DC 至 120MHZ；帶 TekVPI 接口，可追溯校準標準證明 |
附件 |
| TCP0150電流探頭：20 MHz，5 mA 至 212 A，AC/DC，TekVPI |
附件 |
