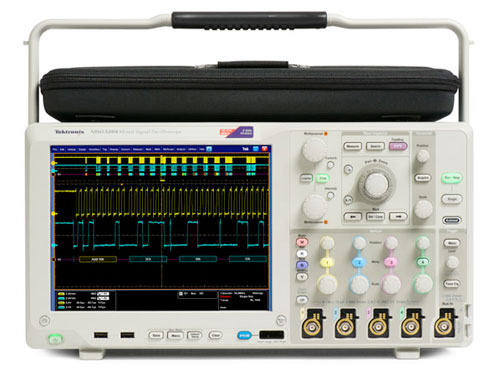

泰克 MSO/DPO5000 系列示波器是一款功能強大的中高端混合信號示波器，憑借其高帶寬(350 MHz 至 2 GHz)、高采樣率(最高 10 GS/s)、大存儲深度(最高 250 M 點/通道)以及多達 4 個模擬通道和 16 個數字通道(MSO 型號)，非常適合進行需要深入洞察復雜信號行為的測試任務。它廣泛應用于以下領域：

　　1.電源設計與測試：

　　●開關電源 (SMPS) 分析： 測量開關器件的開關損耗 (Rds(on), Vds, Id)、導通/關斷時間、死區時間、柵極驅動特性、二極管反向恢復;精確測量輸出紋波和噪聲;分析負載瞬態響應;檢查功率因數校正 (PFC) 電路性能。

　　●電源完整性 (PI)： 測量電源軌上的噪聲、紋波、跌落 (Sag)、過沖 (Overshoot)，評估去耦電容效果。

　　●器件特性分析： 測量 MOSFET、IGBT、二極管、電源管理 IC 的關鍵參數�！�

　　2.數字電路設計與調試：

　　●高速數字信號完整性： 分析高速串行總線(如 DDR1/2/3/4, USB 2.0/3.0, PCIe Gen1/2, SATA, Ethernet, HDMI, MIPI 等)的信號質量(眼圖、抖動、上升/下降時間、過沖、下沖、建立/保持時間違規)。

　　●混合信號調試 (MSO 型號核心優勢)： 同時捕獲和分析模擬信號(如傳感器輸出、電源噪聲)和數字信號(多達 16 路邏輯通道，如 MCU I/O、FPGA 引腳、控制總線、狀態信號)，查看其時序關系，快速定位數模交互問題。

　　●協議解碼與分析： 內置強大的協議分析功能(支持 I2C, SPI, UART/RS-232/422/485, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553, ARINC 429 等眾多常用協議)，直接在波形上解碼總線數據，快速驗證通信正確性，查找通信錯誤。

　　●時序分析： 精確測量數字信號之間的時序關系、時鐘抖動、建立/保持時間、傳播延遲、脈沖寬度等。

　　●FPGA/MCU 嵌入式系統調試： 監控控制信號、數據總線、中斷信號，將模擬事件(如電壓波動、毛刺)與軟件執行(通過解碼)關聯起來。

　　3.射頻與通信測試 (利用其高帶寬)：

　　●基礎射頻特性： 測量 RF 信號的幅度、頻率、調制特性(在帶寬允許范圍內)。

　　●雷達與脈沖系統： 分析脈沖寬度、重復頻率、占空比、上升/下降時間、脈沖包絡。

　　●調制信號分析： 觀察和分析 AM、FM 等模擬調制信號的波形。

　　●時鐘抖動分析： 對高速時鐘進行精確的抖動測量和分解(TIE, Period Jitter, Cycle-Cycle Jitter)。

　　4.汽車電子：

　　●車載總線調試： 解碼和分析 CAN, CAN FD, LIN, FlexRay 等總線通信。

　　●傳感器與執行器測試： 測量模擬傳感器(溫度、壓力、位置)信號、執行器驅動信號(如噴油器、點火線圈)。

　　●電源管理： 測試 ECU 的電源軌噪聲、瞬態響應。

　　●電機控制： 分析 PWM 驅動信號、反電動勢、相電流。

　　5.半導體與器件測試：

　　●器件特性表征： 測量 IC 的 I/O 特性、傳輸延遲、開關特性。

　　●故障分析： 捕獲和定位瞬態故障、毛刺、亞穩態現象。

　　6.科研與教育：

　　●進行需要高帶寬、高采樣率、大存儲深度或混合信號能力的實驗研究。

　　●用于高級電子工程課程教學，展示復雜的信號現象和測量技術。

　　泰克 MSO/DPO5000 系列是工程師在設計和調試涉及高速數字信號、模擬信號、電源、混合信號系統以及需要進行復雜協議分析的電子系統時的強大工具。它特別適用于那些需要同時洞察模擬細節和多路數字邏輯行為的應用場景。

　　選擇具體型號時，需要根據被測信號的最快上升時間和最高頻率成分來確定所需帶寬(通常建議帶寬是被測信號最高頻率成分的 3-5 倍)，并根據需要選擇是否要數字通道(MSO 型號)以及所需的通道數量。

　　泰克MSO/DPO5000示波器型號：MSO58、MSO56、MSO54、MSO5204B、MSO5104B、DPO5204B、DPO5104B、MSO5034B、DPO5054B、DPO5034B。
