泰克 SA2500 手持式頻譜分析儀輕松避免干擾并在越來越擁擠的無線電頻譜環境中快速查找引起麻煩的信號發射器。

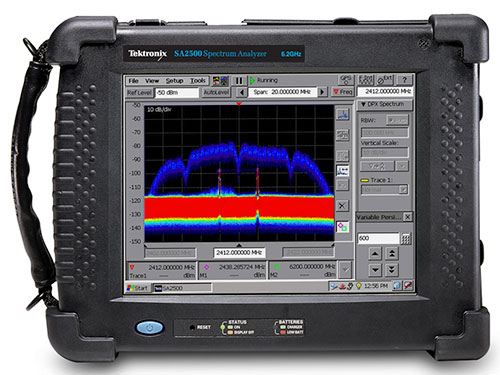

　　泰克(Tektronix)的 SA2500 手持式頻譜分析儀 是一款功能強大的便攜式實時頻譜分析儀(RTSA)。與之前提到的老式 H500 系列不同，SA2500 代表了現代手持頻譜儀的技術水平，集成了實時頻譜分析、矢量信號分析(基礎)和傳統掃描頻譜分析能力，并具備堅固耐用、電池供電等現場作業優勢。

　　其主要應用領域集中在需要快速、便攜地進行射頻信號分析、干擾排查、系統安裝與維護的現場環境，具體包括：

　　1.無線通信系統安裝、維護與故障排除：

　　蜂窩網絡(2G/3G/4G LTE/5G NR FR1)：

　　基站(蜂窩塔、小基站)發射功率、頻率、占用帶寬(OBW)、鄰道泄漏比(ACLR)的現場測量。

　　天饋系統(天線、饋線、連接器)故障定位：檢測駐波比(VSWR)、回波損耗(需配合定向耦合器)、查找電纜斷裂或連接不良導致的反射異常。

　　覆蓋范圍測量：測量特定位置的信號強度(RSRP, RSRQ, SINR 等，需選件支持解調)。

　　干擾排查：快速識別和定位干擾蜂窩頻段的非法信號、互調失真、阻塞信號等。

　　公共安全與專用移動無線電(PMR/LMR)： 如 TETRA, P25, DMR 等系統的基站和終端測試、覆蓋測量、干擾查找。

　　Wi-Fi(802.11 a/b/g/n/ac/ax)：

　　接入點(AP)和客戶端信號強度、信道占用、頻譜使用情況測量。

　　干擾源識別(藍牙、微波爐、無繩電話、視頻圖傳、鄰近 Wi-Fi 等)。

　　信道規劃和優化。

　　驗證 MIMO 性能(需多通道型號或選件)。

　　物聯網(IoT)： LoRaWAN, Sigfox, NB-IoT, LTE-M, Zigbee, Thread, Bluetooth/BLE 等設備的信號覆蓋、共存性測試、干擾檢測。

　　廣播(FM, DAB/DAB+, TV)： 發射功率、頻率、調制質量(需選件)監測，干擾查找。

　　2.射頻干擾(RFI)與電磁干擾(EMI)查找與定位：

　　現場快速定位干擾源： 這是 SA2500 的核心應用之一。利用其實時頻譜分析(RTSA)能力(如頻譜圖、密度顯示、無死區捕獲)和方向查找功能(通常需要配合定向天線)：

　　檢測和捕獲瞬態、跳頻、突發等難以用傳統掃描頻譜儀發現的干擾信號。

　　識別干擾信號的類型(如開關電源噪聲、數字時鐘泄漏、電機火花、非法發射器)。

　　使用近場探頭或定向天線精確定位干擾源設備(在建筑物內、機房、生產線、車輛、飛機等場景)。

　　EMI 預合規測試： 在產品研發或現場故障排查階段，進行初步的輻射發射測試，識別潛在的 EMI 問題，減少后期正式合規測試失敗的風險(需注意精度和標準符合性問題，正式認證仍需在標準實驗室進行)。

　　3.頻譜監測與管理：

　　監測特定頻段的占用情況，識別未授權或非法發射。

　　執行頻譜清頻任務，確保在特定地點、時間使用特定頻率的安全性(如大型活動、新系統部署前)。

　　驗證頻譜授權使用情況。

　　4.現場設備調試與驗證：

　　射頻發射機/模塊測試： 在研發、生產或現場安裝階段，快速驗證無線模塊/設備的發射頻率、功率、頻譜模板等基本參數。

　　天線與電纜測試：

　　使用電纜和天線分析儀(CAA) 選件(通常需要 VNA 選件)測量天線的 VSWR/回波損耗、電纜損耗、故障點定位(DTF)。

　　測量天線方向圖(需轉臺配合)。

　　放大器測試： 測量增益、增益平坦度、1dB 壓縮點(需信號源配合)、諧波失真(粗略)。

　　5.教育與培訓：

　　由于其便攜性和相對強大的功能(包括實時頻譜分析)，非常適合用于通信工程、電磁兼容(EMC)等領域的現場教學和實踐操作演示。

　　6.航空航天與國防(有限范圍)：

　　現場維護地空通信、雷達(輔助)、無人機(UAV)數據鏈、衛星通信終端等設備。

　　快速頻譜態勢感知。

　　(注意：高端國防應用通常需要更專業、保密性更強的設備)。

　　SA2500 的核心優勢使其適用于上述現場應用：

　　實時頻譜分析(RTSA)：

　　無死區捕獲： 100% 概率捕獲瞬態信號(如脈沖、跳頻信號、突發干擾)，這是其區別于傳統掃描頻譜儀和老式手持儀器的最大亮點。

　　頻譜圖(Spectrogram)： 直觀顯示信號隨時間、頻率、幅度的變化，便于分析信號行為和發現間歇性干擾。

　　密度顯示： 突出顯示最常出現的信號。

　　高級觸發： 頻率模板觸發(FMT)、功率觸發等，精準捕獲特定事件。

　　矢量信號分析(VSA)能力(基礎)： (通常需要選件)

　　解調常見數字調制信號(如 QPSK, 16QAM, 64QAM, π/4 DQPSK, GMSK 等)。

　　測量誤差矢量幅度(EVM)、頻率誤差、相位誤差、星座圖、眼圖等。

　　分析藍牙、WLAN 等標準信號。

　　強大的傳統頻譜分析功能：

　　寬頻率范圍(通常覆蓋幾 kHz 到 6 GHz 或更高，視具體型號)。

　　良好的動態范圍(典型 >100 dB)。

　　窄分辨率帶寬(RBW)能力(可低至 1 Hz)。

　　多種測量：信道功率(CHP)、鄰道功率(ACP/ACLR)、占用帶寬(OBW)、雜散發射、載噪比(C/N)等。

　　真正的便攜性與堅固性：

　　電池供電(數小時續航)，適合無電源環境。

　　堅固外殼(通常符合 MIL-STD 標準)，防塵防水(IP 等級)，適合惡劣工業環境和戶外使用。

　　相對輕便(相比于臺式機)。

　　方向查找(DF)支持： 通常配備或支持連接外部旋轉定向天線或 DF 附件，用于干擾源定位。

　　電纜與天線分析(CAA)選件： 將頻譜儀功能與基本矢量網絡分析(VNA)功能集成于一體，現場測試天饋系統。

　　數據記錄與報告生成： 記錄測量數據、屏幕截圖、頻譜圖等，方便后續分析和報告。

　　觸摸屏與用戶界面： 現代直觀的操作界面，提高現場工作效率。

　　泰克 SA2500 手持式頻譜分析儀是專為現場工程師和技術人員設計的強大工具。它將實時頻譜分析的核心優勢與全面的傳統頻譜分析、基礎矢量信號分析、電纜天線測試以及出色的便攜堅固性結合在一起。其主要價值體現在：

　　●速定位和診斷射頻干擾(RFI/EMI)。

　　●高效安裝、維護和故障排除無線通信系統(蜂窩、Wi-Fi、物聯網、公共安全等)。

　　●現場驗證射頻設備和天饋系統的性能。

　　●進行頻譜監測和清頻。
