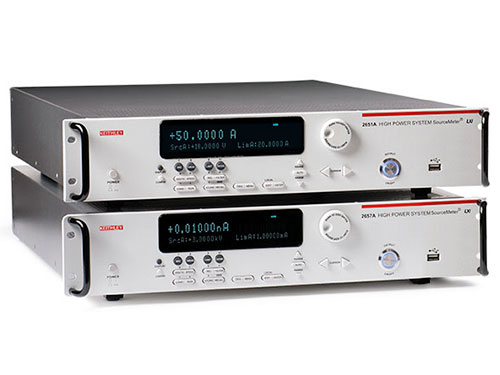

Keithley 2650 高功率 SourceMeter® 源測量單元(SMU)是一款多功能、高精度的儀器，專為高功率器件和材料的測試與分析設計。其核心能力在于同時提供高電壓/大電流的激勵(Source)和精確測量(Measure)，支持四象限操作(既能輸出功率，也能吸收功率)，適用于需要動態負載、大功率脈沖或復雜電學特性分析的場景。以下是其主要應用領域及具體測量類型：

　　1. 功率半導體器件測試

　　IGBT/MOSFET/SiC/GaN器件特性分析：

　　靜態參數：擊穿電壓(BV)、閾值電壓(Vth)、導通電阻(Rds(on))、漏電流(Ioff)。

　　動態參數：開關損耗、柵極電荷(Qg)、反向恢復時間(Trr)。

　　高功率二極管測試：正向IV特性、反向擊穿特性、熱阻分析。

　　模塊化功率器件：多芯片并聯參數一致性測試，如電動汽車逆變器模塊。

　　2. 新能源器件與系統評估

　　光伏(太陽能)電池測試：

　　最大功率點(MPP)追蹤、IV曲線掃描、效率(PCE)計算。

　　高輻照度或極端溫度下的性能退化測試。

　　動力電池與超級電容器：

　　充放電循環測試、內阻(ESR)測量、容量衰減分析。

　　脈沖負載模擬(如電動汽車加速/制動工況)。

　　3. 高功率材料特性研究

　　寬禁帶半導體材料(如SiC、GaN)：

　　高電場下的載流子遷移率、擊穿場強測試。

　　熱電材料：塞貝克系數、電導率同步測量，優化熱電轉換效率(ZT值)。

　　超導材料：臨界電流(Ic)、臨界磁場(Hc)的直流/脈沖測試。

　　4. 電力電子與工業設備驗證

　　電源模塊老化測試：長時間高電流應力下的可靠性評估。

　　保險絲與斷路器：熔斷特性測試(如熔斷時間與電流關系)。

　　繼電器/接觸器：接觸電阻、開關壽命測試(數萬次通斷循環)。

　　5. 汽車電子與航空航天

　　車載高壓部件(如OBC、DC-DC轉換器)：

　　耐壓測試(ISO 21498標準)、絕緣電阻測量。

　　故障注入測試(如短路/過壓保護響應)。

　　航天器功率器件：極端溫度下的電性能驗證(-55℃~150℃)。

　　6. 科研與復雜場景測試

　　脈沖功率測試：納秒級高壓脈沖生成與瞬態響應捕捉(如激光二極管驅動)。

　　溫度依賴性分析：結合溫控臺，研究器件電學參數隨溫度的變化(如Tj=25℃~200℃)。

　　多通道并行測試：通過多臺SMU 2650同步控制，實現復雜電路(如多節電池組)的協同測試。

　　SMU 2650的核心技術優勢

　　高功率輸出能力：

　　電壓范圍：0~3000V(2651型號)或 0~200V(2650A型號)。

　　電流范圍：0~140A(脈沖) 或 0~20A(直流)(具體型號不同)。

　　四象限操作：

　　可同時作為電源(Source)或負載(Sink)，模擬器件在充電/放電、驅動/制動等雙向工況。

　　高精度與低噪聲：

　　電壓分辨率達1μV，電流分辨率達10pA，支持弱電流信號的高精度采集。

　　脈沖模式：

　　支持μs級窄脈沖測試，避免高功率器件因持續加熱導致的測量誤差。

　　集成與自動化：

　　支持LabVIEW、Python等控制，無縫接入自動化測試系統(ATE)。

　　典型測試場景示例

　　SiC MOSFET的IV曲線掃描：

　　設置SMU輸出0~2000V階梯電壓，同時測量漏極電流。

　　分析擊穿電壓與漏電流關系，驗證器件耐壓可靠性。

　　動力電池脈沖測試：

　　施加50A脈沖電流(持續10ms)，監測端電壓瞬態跌落。

　　計算電池動態內阻，評估高倍率放電性能。

　　Keithley 2650 SMU憑借其高功率、高精度、多功能集成的特點，成為功率半導體、新能源、汽車電子及材料科學等領域的關鍵測試工具。其能力覆蓋從研發階段的特性分析到產線的自動化測試，尤其擅長解決高電壓、大電流場景下的復雜測量需求，幫助用戶精確評估器件性能并加速產品開發周期。
