近場探測
盡管一致性測試程序旨在生成絕對的經過校準的測量數據，但調試大部分是可以使用相對測量來執行的。
近場探頭本質上是天線，旨在撿拾磁場 (H Field) 或電場 (E Field) 變化。一般來說，近場探頭不會帶有校準數據，因為其響應與探頭到 UUT 和信號源的距離和方向高度相關，所以其本意是進行相對測量。
磁場探頭
磁場探頭采用不同的環路設計，環路平面應與電流流動方向成一直線，這樣環路就會與通量的磁場線相交。這樣，在搜索輻射時，探頭的位置通常令環路平面與電路板表面平行。環路尺寸決定著靈敏度以及測量區域，因此在使用這些探頭類型隔離能量來源時必須注意。近場探頭套件通常包括各種不同的尺寸，因此可以使用慢慢縮小的環路，來縮窄測量區域。磁場探頭都非常擅長識別電流相對較高的來源，如：
● 低阻抗節點和電路
● 傳輸線
● 電源
● 端接的導線和電纜
電場探頭
電場探頭作為小型單極天線，對電場或電壓變化作出響應。在使用這類探頭時，必需讓探頭與測量平面保持垂直。在實踐中，電場探頭特別適合集中在特別小的區域，確定電壓相對較高的來源及沒有端接的來源，如：
● 高阻抗節點和電路
● 未端接的 PCB 軌跡
● 電纜
在低頻率上，系統中的電路節點阻抗可能變化很大，因此要求了解電路或?qū)嶒灒_定磁場探頭或電場探頭是否會提供最高的靈敏度。在較高頻率上，這些差異會很大。不管是哪種情況，進行重復的相對測量都具有重要意義，這樣您才能相信準確表示了實施的任何變化導致的近場輻射結果。最重要的考慮因素是，對于每項實驗變化，近場探頭的位置和方向要一致。
全新的頻域分析方法
4、5 和 6 系列 MSO 能夠查看模擬信號特點、數字定時、總線事務和同步的頻率頻譜。
Spectrum View 采用下一代 ASIC 技術，較傳統 FFT方法更好地解決了 RF 測量挑戰，包括：
● 可以使用用戶熟悉的頻譜分析控制功能 ( 中心頻率、頻寬和 RBW)
● 可以獨立優化時域顯示畫面和頻域顯示畫面
● 改善頻譜顯示畫面的更新速率
● 明顯改善頻域中可以實現的頻率分辨率
● 可以在波形視圖和頻譜視圖中同時查看信號，而不用分開信號路徑
● 可以簡便地考察頻域視圖怎樣隨時間變化及在整個采集中變化
● 可以使用 RF 相對于時間觸發功能，簡便準確地關聯時域事件與頻域事件
泰克 MDO4000 系列提供了類似的功能，但由于有一個專用頻譜分析儀輸入，所以增加了頻率范圍和動態范圍。然而，與 4/5/6 系列 MSO 相比，頻譜分析儀輸入只能用于 RF 分析。3 系列 MDO 還提供了一個內
置頻譜分析儀，可以用于 RF 分析，但不能同時采集或查看頻率頻譜和時域波形。
4、5 和 6 系列 MSO 能夠查看模擬信號特點、數字定時、總線事務和同步的頻率頻譜。
Spectrum View 采用下一代 ASIC 技術，較傳統 FFT方法更好地解決了 RF 測量挑戰，包括：
● 可以使用用戶熟悉的頻譜分析控制功能 ( 中心頻率、頻寬和 RBW)
● 可以獨立優化時域顯示畫面和頻域顯示畫面
● 改善頻譜顯示畫面的更新速率
● 明顯改善頻域中可以實現的頻率分辨率
● 可以在波形視圖和頻譜視圖中同時查看信號，而不用分開信號路徑
● 可以簡便地考察頻域視圖怎樣隨時間變化及在整個采集中變化
● 可以使用 RF 相對于時間觸發功能，簡便準確地關聯時域事件與頻域事件

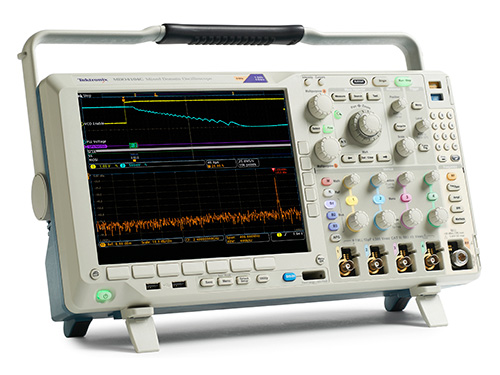

MDO4000C混合域示波器
泰克 MDO4000 系列提供了類似的功能，但由于有一個專用頻譜分析儀輸入，所以增加了頻率范圍和動態范圍。然而，與 4/5/6 系列 MSO 相比，頻譜分析儀輸入只能用于 RF 分析。3 系列 MDO 還提供了一個內置頻譜分析儀，可以用于 RF 分析，但不能同時采集或查看頻率頻譜和時域波形。
