泰克示波器MSO具有一種專門的觸發模式，旨在自動捕獲每個建立和/或保持時間違規。建立和保持時間觸發器測量時鐘信號與數據信號(或某些MSO上的數據信號)之間的時間關系，并在建立時間或保持時間低于規范時捕獲信號。這種功能簡化了調試工作，還可以用于設計的無人值守監控。

　　在查閱74LVCG74組件數據表后，將建立和保持時間觸發參數分別設置為2納秒和1納秒，以捕獲任何違規情況，如圖10所示。MSO會自動觸發在第一個違反指定參數的輸入條件上。

　　圖1.脈沖寬度觸發器在74LS74觸發器的輸出上捕獲到一個窄脈沖故障。

　　在上一個例子中，建立和保持觸發器用于觸發觸發器的輸入。另一種方法是觸發設備輸出的信號錯誤，并捕獲輸入信號進行分析。

　　在下一個例子中，一個基于74LS74低功耗肖特基TTL技術的舊設計出現了間歇性錯誤。高電平的最低輸出電壓為2.4V，因此所有高電平輸出信號應至少達到該電壓。該設計基于20MHz時鐘(周期50ns)，因此所有輸出脈沖的寬度應至少達到這個周期的一半。

　　掌握這些信息后，示波器可以快速確定輸出信號是否按預期工作，并在不正常時捕獲輸入和輸出信號。圖1顯示了脈沖寬度觸發器捕獲到的一個窄脈沖故障，即脈沖寬度小于該設計預期的最小脈沖寬度的一半。

　　圖2.窄脈沖觸發器輕松捕獲了74LS74觸發器輸出上的低幅度窄脈沖。

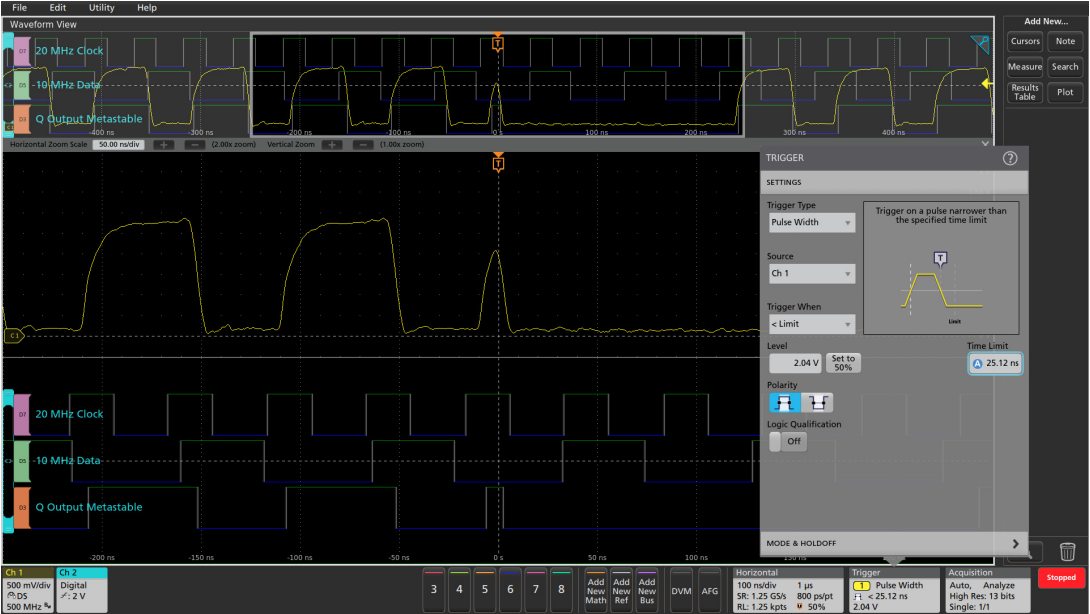

　　不僅僅是在觸發器的輸出上出現了間歇性故障，一些故障還表現出低幅度。圖2顯示了一個窄脈沖觸發器捕獲到的低幅度脈沖，這些脈沖不符合組件的規范。

　　圖3.在74LVCG74觸發器上的建立時間違規觸發的光標測量。

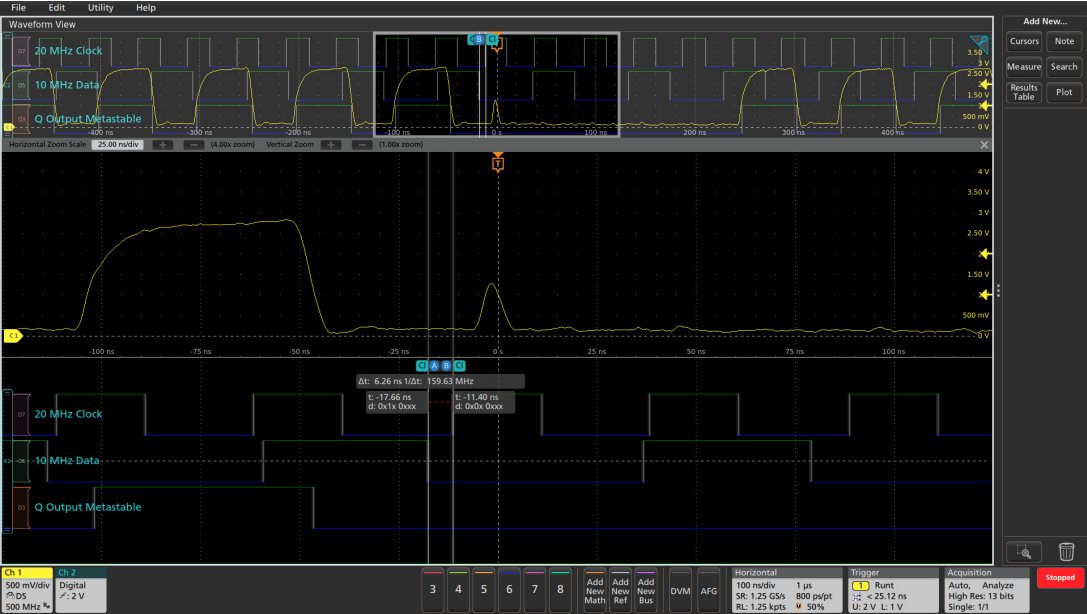

　　使用這些觸發設置中的任何一個，您都可以捕獲輸入和輸出信號。圖3顯示了使用光標進行的建立時間測量，清晰地指示了建立時間違規(大約6ns，遠低于20ns的最小值)。泰克混合信號示波器結合了基本的邏輯分析儀功能和示波器的模擬信號分析功能。

　　泰克MSO和MDO系列示波器包括建立和保持時間觸發、脈沖觸發以及高分辨率數字采樣，以便于快速數字調試。
