● 泰克示波器測試時序誤差的來源

　　為了更好地理解時序誤差的來源，可將其分為四種類型：

　　(1)觸發抖動

　　觸發抖動是時序誤差的逐次采集變化。將示波器設置為無限余暉并觀測一個與觸發同步的信號時，可以看到這一現象。如圖1a與圖1c的差異所示。使用外部觸發源或用探頭的4、5、6系列MSO輸入通道，抖動將小于10ps。若采用輔助觸發輸入，會增加超過200ps的抖動。

　　(2)示波器通道間的相差

　　泰克4、5和6系列示波器MSO規格書載明，使用探頭時，模擬通道間的延遲將小于100ps。

　　(3)各示波器外部觸發器或探頭的電纜傳播延遲產生的相差

　　使用外部觸發器和功分器時，電纜長度的任何差異都會導致約70ps/cm的相差。如果每臺示波器上使用相同的模擬探頭作為觸發源，相差應小于100ps。如圖1b所示。

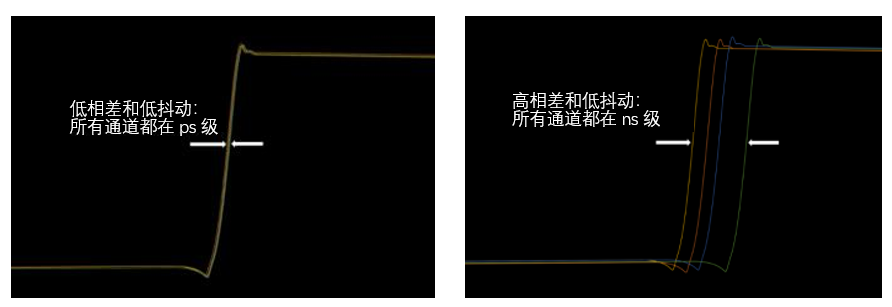

　　圖1a：低相差和低抖動(最佳)。圖1b：高相差和低抖動。

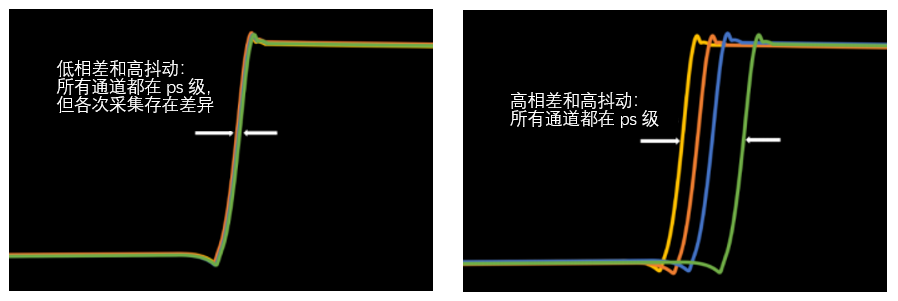

　　圖1c：低相差和高抖動。圖1d：高相差和高抖動(最差)。

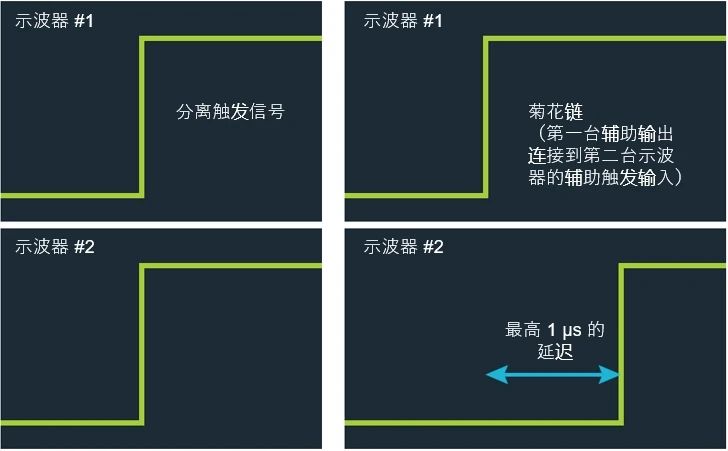

　　圖2：不同的觸發設置導致不同的相差或延遲。

       左側的設置將同一個觸發信號使用相位匹配電纜饋送至兩臺儀器的觸發通道。右側的設置顯示了“菊花鏈”的影響，其中一臺示波器的輔助輸出饋送至下一臺示波器的輔助觸發輸入通道，導致明顯的延遲。
