為了更好地理解泰克示波器時序誤差的來源,可將其分為四種類型:
(1)觸發抖動
觸發抖動是時序誤差的逐次采集變化。將示波器設置為無限余暉并觀測一個與觸發同步的信號時,可以看到這一現象。如圖1a與圖1c的差異所示。使用外部觸發源或用探頭的4、5、6系列MSO輸入通道,抖動將小于10ps。若采用輔助觸發輸入,會增加超過200ps的抖動。

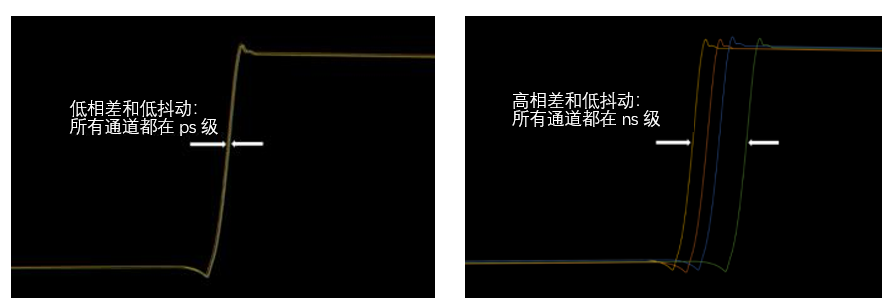

圖1a:低相差和低抖動(最佳)。圖1b:高相差和低抖動。
(2)示波器通道間的相差
4、5和6系列MSO規格書載明,使用探頭時,模擬通道間的延遲將小于100ps。
(3)各示波器外部觸發器或探頭的電纜傳播延遲產生的相差
使用外部觸發器和功分器時,電纜長度的任何差異都會導致約70ps/cm的相差。如果每臺示波器上使用相同的模擬探頭作為觸發源,相差應小于100ps。如圖1b所示。

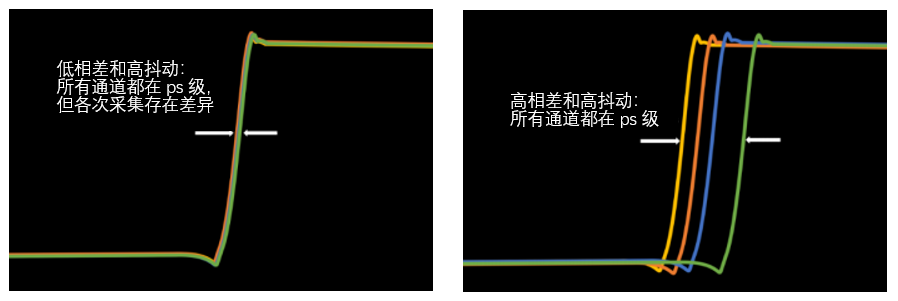

圖1c:低相差和高抖動。圖1d:高相差和高抖動(最差)。

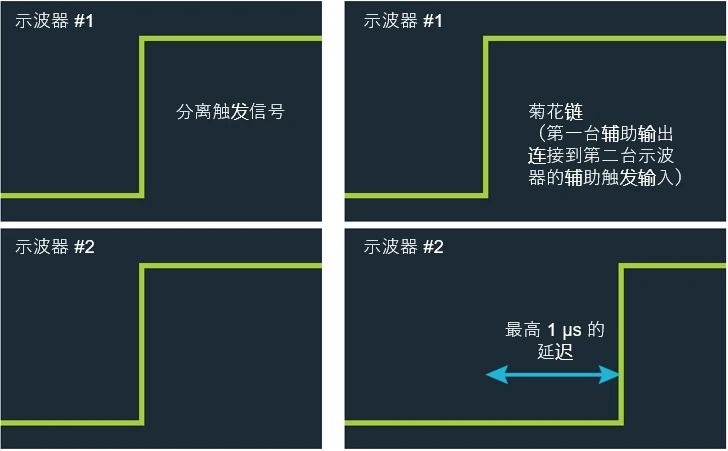

圖2:不同的觸發設置導致不同的相差或延遲。左側的設置將同一個觸發信號使用相位匹配電纜饋送至兩臺儀器的觸發通道。右側的設置顯示了“菊花鏈”的影響,其中一臺示波器的輔助輸出饋送至下一臺示波器的輔助觸發輸入通道,導致明顯的延遲。
(4)觸發事件與輔助觸發輸出信號之間的相差
當被觸發示波器的輔助輸出端口指定為觸發輸出信號時,存在1µs的固有相差。如不加以校正,對于大多數應用場景來說,該相差量可能過大。如果記錄長度足夠長,則可使用預觸發延遲進行校正。如圖2右側所示。
使用外部源的低相差同步方法
最精確的同步技術是使用單個觸發源,通過功分器(BNC或SMA)將觸發信號分離,將同一信號饋送到多臺示波器,如圖3所示。連接分離器和所有儀器的應該為相同長度的同類電纜(最好是相位匹配電纜),這樣可以減小由于不同傳播延遲導致的相差。

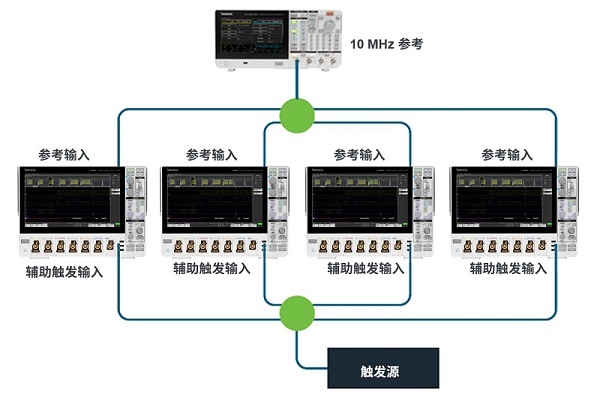

圖3:輔助觸發輸入和時基參考均由分離器和匹配的50Ω電纜饋送。此設置在不犧牲每臺示波器通道的情況下提供了最佳相差結果。使用輸入通道代替輔助觸發輸入將減少測量通道的數量,觸發抖動會減少約200ps。
TekScope™ PC分析軟件是泰克提供的一款應用程序,非常適合多示波器配置。該軟件的操作方式與4/5/6系列MSO用戶界面相同,但在Windows電腦上遠程運行。使用TekScope可以連接多臺示波器,并在單個界面上顯示所有波形,就和在單臺示波器上運行一樣。該軟件還能將所有連接示波器的全部數據保存在一個文件里。
咨詢泰克混合域示波器型號及價格,請聯系泰克示波器代理商,泰克示波器華南地區代理商廣州美達克數據科技18928764315!

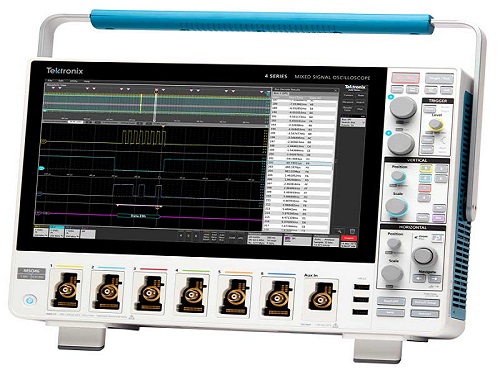

- 產品推薦:4系列MSO混合域示波器
