特異功測試功能1:垂直分辨率12位

　　4/5/6系列MS0的用戶不僅擁有真正的12位ADC，還可以應用一種全新的高分辨率模即基于硬件的獨特的有限脈沖響應(FIR)濾波器，根據所選擇的采樣速率進一步提高垂直分辨率。FIR濾波器保持該采樣率的最大帶寬，同時防止混疊和消除來自示波器放大器和ADC的噪聲，高于所選采樣率的可用帶寬。高分辨率模式始終提供至少12位垂直分辨率，并在≤125 MS/s 采樣率的情況下擴展到16位垂直分辨率

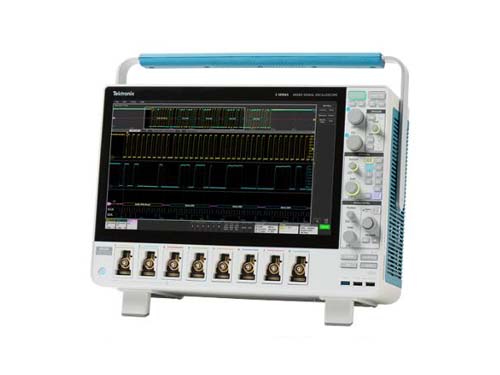

泰克MSO5系列混合信號示波器

　　新型12 位ADC 是目前世界上速度最快的轉換器，內部運行速率達25 GS/s，每通道采樣率要比以前的同類示波器高出25%。12 位實現了4096 種垂直模數轉換電平，分辨率比采用8 位ADC 的示波器高出16 倍。每條ADC通道基于交織連續接近寄存器(SAR)結構，每塊Tek049 芯片包括四個ADCs，實現了100 GS/s 的總吞吐量

　　特異功測試功能2: 疊加和分區顯示功能

　　傳統示波器一般使用的是疊加顯示波形功能，盡可能利用示波器的垂直分辨率，讓測試波形占滿整個屏幕，可以觀察到波形的細節。假如同時觀測兩路信號，波形縮小到理想的50%，則分辨率降低到約為50%，如果觀測4路信號則降低到滿屏顯示的25%。

　　為解決工程師的這一個難題，泰克新平臺示波器推出了一一分區顯示功能。利用這項功能，您可以將示波器屏幕顯示區域分割，各區域分別顯示一個通道的波形，這樣既保證每個波形相不干擾又不犧牲其垂直分辨率

　　這個泰克獨有的分區顯示功能，打破了傳統示波器的兩個限制。之所以“分區顯示功能”沒有在眾多示波器品牌中使用，一是該功能對硬件芯片，二是對屏幕的顯示都有著極高的要求

　　泰克新平臺示波器系列運用Tek049芯片，它是泰克最新研制的一種ASIC(專用集成電路)，這是一種高度集成的芯片上系統(SOC)混合信號ASIC，含有4 億個晶體管和20 億個連接，構成了4 個內部ADCs(模數轉換器)和集成DSP(數字信號處理器)，全方位支持“分區顯示”這類對示波器精簡要求極高的功能

　　特異功測試功能3: 泰克示波器EMI

　　只用示波器測EMI，并不需要您再額外配備一臺頻譜分析儀。泰克3系列MDO示波器內置頻譜分析儀，它可以幫助您快速發現 EMI的來源。與其他提供 FFT“頻譜分析”的示波器不同，3 系列MDO示波器內置了真正的頻譜分析儀，最高3GHz的超寬捕獲帶寬，并配魯了1 GHz 或 3 GHz 內置頻譜分析儀選件

　　與常規示波器 FFT對比，MDO 3 示波器提供如下頻譜特性

　　15 dB 比FFT 更優的動態范圍

　　RF 支持最高 3 GHz 的 的超寬捕獲帶寬

　　不使用任何模擬輸入通道(3 系列使用 - 個 MDO提供標準的N-connector 頻譜分析)輸入

　　11.6”完整 HD 觸摸顯示與獲獎用戶界面

　　專門的觸控按鍵使頻譜分析更簡便

　　自動標記 識別 光譜靈敏度峰值

　　頻譜分析特性如跟蹤方式，檢測方法，和自動測量等。

　　特異功測試功能4:手動光標測試功能(多種光標模式)

　　光標測試功能是工程師常用的一個示波器功能�？梢钥焖偈謩訙y試信號的時間差或者幅值差，大部分工程師都會使用到光標測試的基本功能，但泰克示波器的高級光標測試功能卻鮮為人知:

　　1)利用泰克示波器的光標測試功能可以對波形、水平、垂直、水平和垂直進行測量，大大擴展了光標測試的應用范圍，例如選擇波形光標測試，可以一次測試該波形的光標1和光標2的水平和垂直參數及兩個光標參數的變化A，并可以設定光標聯動，從而比較其他周期波形和初始測試位置的參數對比，快速方便,

　　2)如果選擇波形，可以設定兩個光標源，從而測試不同的波形之間的時序關系，如圖所示，輕松可以測試通道1第一個上升沿和通道2波形第三個上升沿的時間差

　　試兩個不同通道波形的水平和垂直關系

　　3)如果選擇水平和垂直模式，可以在水平和垂直模式下指定不同的測試源，從而輕松測。

　　特異功測試功能5: 無限的數學通道

　　數學通道對于示波器也是非常有用的功能，很多場景我們測試一類信號，但是還需要對信號進行處理才是最終需要的，這時就可以利用數學通道功能，根據兩個或更多波形之間的運或者通過將公式應用至波形數據來創建新的波形，泰克新平臺示波器排除了系統物理內存，限制，可實現無限制的添加至波形的數學運算波形

　　特異功測試功能6: 自動報告生成功能

　　4系列MSO混合信號示波器的自動報告生成功能可以一鍵搞定原本復雜的報告過程，讓不完整的報告整理掩蓋您的測試成果，簡化您的測試流程

　　特異功測試功能7: 模擬數字信號隨意切換功能

　　當代工程師每天都需要面對大量復雜的信號類型可能是模擬信號，數字信號，總線信號甚至是射頻信號，這些復雜信號為工程師的測試工作帶來了巨大挑戰

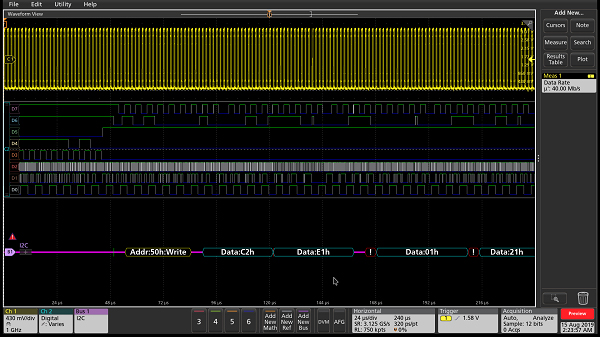

　　泰克基于全新TEK049平臺設計的新一代示波器，提供了更多通道，傳統示波器最多4路模擬輸入，泰克新型示波器可以提供4路、6路或者8路模擬輸入通道，大大滿足工程師進行多路復雜信號同時測試的需求。此外其Flex channel 技術可以實現任意模擬通道連接一個TLP058探頭就可以轉換為8路數字輸入通道，真正做到靈活，自定義的示波器。更難得的是并不犧牲數字信號的測試能力，每條數字通道都具有和模擬通道一樣的存儲深度和采樣率，例如MS05系示波器，數字通道具有每個通道標配62.5M存儲，6.25Gs/s 采樣率

　　任意可切換示波器，大大提高測試儀器的靈活性，工程師可以自己定義信號測試類型，尤基6或者8通道的機型為工程師提供了同時觀測更多信號的可能，更快，更準，更省錢

　　特異功測試功能8：波形參數趨勢圖功能

　　工程師都知道示波器可以進行波形的自動測量，可以快速，準確的了解波形的主要參數。例如頻率，測試一個周期波形，通過自動測量馬上就可以知道波形的頻率是多少，讓工程師有更直觀的認識。但是對于很多周期信號，僅僅是測試一個數據已經不滿足需求了，工程師希望能了解波形在長時間內的變化，例如電源產品，尤其是大功率并網設備，需要對電壓波形頻率進行長時間的監測，行業規范要求并網設備的電壓頻率必須在49.5Hz -50.5Hz 之間，所以如果儀器有趨勢圖測試功能就可以輕松解決這個問題。

　　泰克新一代示波器4系列MSO示波器為測量項目可以進行趨勢圖的功能。可以長時間監控測試參數的變化，并且可以測量參數的正態分布，可以以圖表形式直觀的顯示，也可以直接保存該數據，以便后續分析。

　　特異功測試功能9：分段存儲功能

　　示波器由于有限的存儲深度，默認采集模式不得不在波形采樣率和捕獲時間進行妥協。使用更高的采樣率可以更快地填充儀器的內存，減少數據采集的時間窗口。相反，捕獲長時間的數據通常是以犧牲水平時間分辨率(采樣率)為代價的。

　　4/5/6系列MSO的分段存儲(Fast Frame™)模式提高內存使用率且保證波形細節來應對捕獲偶發信號的挑戰。該模式可以提供足夠的采樣率捕獲多個事件，以便進行有效的分析，并通過記錄長度的優化來保存和顯示必要的數據。

　　特異功測試功能10：自定義通道及保存波形顏色和增加標注功能

　　可更改保存波形的顏色似乎是個非常小的功能， 但是卻能解決很多實際問題。例如工程師需要對前后兩次或多次波形進行交叉比對時，以前只能通過示波器的參考通道將波形(白色波形)調出和條件調整后的實測波形比對，如果是截圖做報告就會非常麻煩，因為打彩色，白色參考波形無法顯示，如果打印黑白圖，則很難能直觀區分參考波形和新測試波形。很多工程師沒有辦法只能將波形導出在Excel再生成波形再進行打印，浪費時間和精力，另外，因為是在Excel畫圖，可信度大大降低。如果您需要不止一個參考波形則更加麻煩。

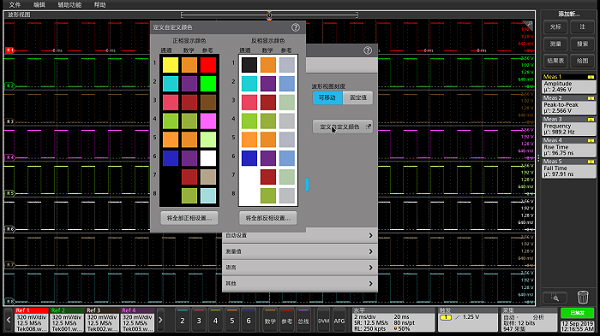

　　自定義通道顏色(測試通道，參考通道，數學通道)輕松解決這個問題，示波器設置可直接打印放進報告。用戶可以自定義通道顏色。更改顏色，請單擊通道、數學或參考顏色以打開顏色菜單并選擇新顏色。如果顯示在正常模式下，波形立即改變?yōu)樗�選顏色。顏色菜單保持開放，讓您試驗不同的波形顏色。
