首先，記住不要單純依賴產品技術資料，它們經常會產生誤導，特別是在計算開關損耗和傳導損耗時。此外，它們沒有考慮工作條件和電路寄生信號，也沒有提供完善的損耗信息。

　　在測試時，首先應檢查整流器開關，如電路活動和負載時MOSFETs、IGBTs和磁性器件的損耗。由于大多數磁性器件采用定制設計，如開關器件，因此最好在工作狀態下測試磁性器件。這一步可以正確分析其特性。

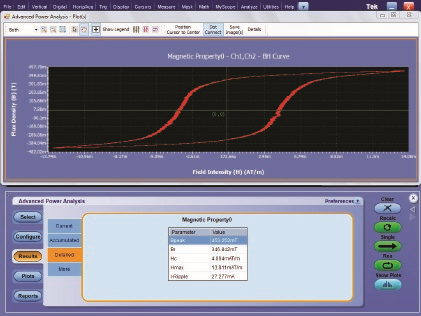

　　泰克MSO5000B示波器上顯示的磁性特性分析。

　　在測量開關損耗時，我們推薦使用泰克MS05000B示波器，并配備相應的電壓探頭和電流探頭。為實現最好的精度和可重復性，在進行任何測量前應先校正探頭時延，為了保證確定周期內結果的準確性，應使用濾波功能和平均功能。

泰克MSO5000B示波器

　　在使用示波器測量開關損耗時，先把電壓乘以電流。然后取啟動或關閉過程中得到的功率波形的中間值。當然，功率分析軟件可以大大簡化這個過程，因此我們強烈推薦使用功率分析軟件。

　　為動態測試磁性功率損耗和磁性屬性，建議使用我們的DPOPWR軟件。這個軟件提供了自動計算功能，在電路活動時，可以測量高功率開關上的可重復開關損耗和傳導損耗。

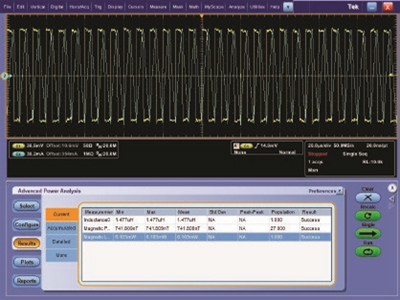

　　這是泰克MSO5000B示波器測量的磁性損耗實例。

　　泰克 MSO/DPO5000B 系列提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。。示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。
