示波器探頭與被測電路連接時應注意的事項是什么?
2021/8/13 16:51:23
示波器探頭與被測電路連接時應注意的事項是什么?一起來看看吧!!!

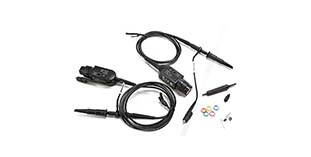

對于測量結果的準確性和正確性來說，探針是連接被測電路和示波器輸入端之間的電子元件。最簡單的探針是連接被測電路和電子示波器輸入端的一根線，而復雜的探頭則由阻容元件和有源器件組成。單探頭未采取屏蔽措施，易受外部電磁場的干擾，且本身等效電容較大，導致被測電路負載增大，被測信號失真。
示波器探頭與被測電路連接時應注意的事項是什么?
測試工作的第一步是正確地將待測信號接入示波器。
1.探頭與被測電路連接時，探頭的接地端要確保與被測電路的地線相聯。如果示波器和大地之間存在懸置狀態，那么示波器和其它設備之間的電位差，就會引起電擊或損壞示波器、探針或其他設備。
2.在測量建立短時脈沖和高頻信號時，請盡量使探頭的接地導線靠近被測點的位置。接地線太長，可能導致振鈴、過沖等波形失真。
3.為避免接地導線影響高頻信號測試，建議采用探頭專用接地附件。
4.為了避免測量誤差，請務必在測量前檢查和校準探頭。我們前面已經介紹了探頭衰減補償?shù)男试砗头椒�，這里不再贅述。
5.對于高壓測試，使用專用高壓探頭，分清正負極后，確認連接正確后，再通電開始測量。
6.當兩個測試點均不在接地電位時，應采用“漂浮”測量，亦稱差分測量，應采用專業差分探頭。
