泰克示波器有源探頭和無源探頭的區別在哪里呢?如何選購呢?
探頭分類
常見的示波器探頭有四種：無源探頭、有源探頭、差分探頭和電流探頭。
1.無源探頭
衰減無源電壓探頭是最常用的探頭，常見的無源探頭帶寬都在500MHz以下，大部分中低端示波器都會標配兩支或四支無源探頭，它是一種非常方便、價格相對便宜的探頭。高壓探頭和傳輸線探頭也是屬于無源探頭的范疇。
2.有源探頭
有源探頭輸入阻抗高，帶寬也可以做到很高。有源探頭的不利條件是成本高，尺寸大，也需要電源進行供電。
3.差分探頭
差分探頭分為有源差分探頭和高壓差分探頭。測試高速信號，特別是差分信號時，只能使用對應的有源差分探頭來測試。有源差分探頭具有低的負載效應，更高的信號保真度，高動態范圍以及微小的溫漂等特點。而在很多高壓信號的測試上，一般使用高壓差分探頭測試。
4.電流探頭
用示波器來測試電流就會用到電流探頭，常用的電流探頭是利用霍爾原理來制作的。它通過測量電路周?chē)艌?chǎng)的變化來獲得電流信號。在選擇電流探頭時應該注意幾個主要參數：待測物電流大小、電流頻率、交流還是直流、鉗口的形狀和大小、供電方式、接口形式等。
如何選購探頭
探頭的選擇和使用需要考慮兩方面：
1.因?yàn)樘筋^有負載效應，探頭會直接影響被測信號和被測電路。
2.探頭是整個示波器測量系統的一部分，會直接影響儀器的信號保真度和測試結果。
探頭的負載效應
當探頭探測到被測電路后，探頭成為了被測電路的一部分。
探頭的負載效應可分為三類：
阻性負載效應。容性負載效應。感性負載效應。

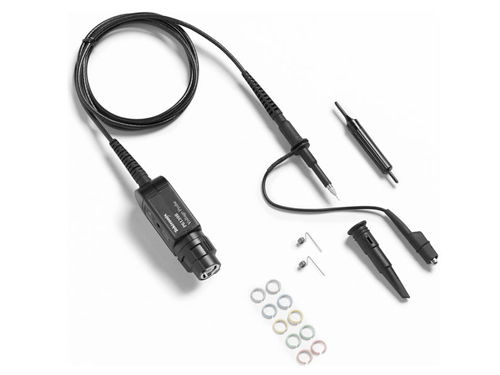

泰克示波器有源探頭和無源探頭的區別在哪里
1，無源探頭內部只有衰減電阻及補償電容，只能通過電容調節來補償一下頻率損失，或修正過補;
2，有源探頭內部有放大電路，頻率響應寬，頻率可以達幾GHz以上，有源探頭可以通過探頭或示波器校準放大準確性及補償;
3，信號路徑補償(spc校準)，是DC偏置的校準方法，只能把探頭接在示波器上，在示波器上按“UTILITY”，選“輔助功能頁面”，旋轉通用旋鈕選“校準”，在屏幕下方按“信號路徑”，在側面菜單中按“OK執行補償信號路徑”，OK直到執行校準完成
TIPS:注意事項
手不要觸摸探頭;
探頭地就近接被測信號的地;
探頭探針就近接被測信號管腳，探頭要盡量與電路板PCB板面垂直;
測量時，盡量減小探頭探針與探頭地所構成環路的面積;
探頭的地線不要懸空，只能接電路板上的地線，不可以搭接在電路板的正負電源端。
