什么是泰克DSA8300 數字采樣示波器?泰克DSA8300 數字采樣示波器有哪些特點呢?

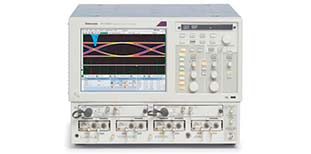

　　泰克DSA8300 數字采樣示波器

　　泰克示波器DSA8300 系列數字采樣提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。 DSA8300為當前和新興串行數據技術提供了最高性能的TDR和互連分析能力、最準確的信號損傷分析能力以及BER計算功能。

　　泰克DSA8300 數字采樣示波器特點

　　光接口模塊

　　全面集成光接口模塊，支持155Mb/s~100Gb/s的光數據速率

　　光參考接收機(ORR)1支持標準強制執行的一致性測試規定要求

　　光接口帶寬》80GHz

　　光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準

　　經過全面校準的時鐘恢復解決方案–不需要手動校準數據撿拾損耗

　　對采用這種出廠校準選項的模塊，經過校準的消光比測量確保消光比測量在系統間的可重復性《0.5dB

　　電接口模塊

　　—超低噪聲電采樣器(20GHz時280μV，60GHz時450μV，典型值)

　　—可選帶寬2允許用戶用采樣器帶寬和噪聲換取最優的數據采集性能

　　—遠程采樣器3或緊湊的采樣擴展模塊電纜，采樣器可以放在被測器件附近，使信號衰減降到最低

　　—高性能集成TDR(10ps典型步進上升時間)支持杰出的阻抗不連續性檢定，對帶寬高達50GHz的S參數測量提供了高動態范圍

　　分析

　　—對速率在《1GBd到60GBd之間的高速PAM-4和PAM-2NRZ串行數據執行抖動、噪聲和BER分析，了解眼圖閉合的確切原因

　　—分析PAM-4信號，全面分析每一個PAM眼圖的抖動、噪聲和BER，并支持一套全局測量，評估PAM-4信號整體屬性

　　—100G-SR4/發射機和色散眼圖閉合(TDEC)自動化提供對SR4短程以太網至關重要的TX光屬性的全套測試和調試

　　—80STDEC簡化了高性能發射機和色散眼圖閉合(TDEC)測量，使其非常適合生產和一致性驗證應用

　　—自動模板測試，支持80多種行業標準模板。新模板可以導入DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試

　　—抖動、噪聲、BER、模板測試和串行數據鏈路分析(SDLA)通過80SJNBEssenTIals和Advanced應用軟件選項提供

　　—高級TDR分析、S參數測量、仿真模型提取和串行鏈路仿真功能通過IConnect?應用軟件選項提供

　　高測試吞吐量

　　—每條通道高達200kS/s的高采樣率

　　—高效編程接口(IEEE-488、以太網或本地處理器接入)實現高測試吞吐量

　　泰克DSA8300 數字采樣示波器應用

　　•設計/檢驗電信和數據通信器件和系統

　　•ITU/ANSI/IEEE/SONET/SDH制造/一致性測試

　　•高性能真正差分TDR測量

　　•串行數據應用阻抗檢定和網絡分析，包括S參數

　　•高級抖動、噪聲、BER和SDLA分析

　　•使用IConnect基于通道和眼圖仿真和測量建模

　　Tips:模擬示波器和數字示波器的區別有那幾點

　　1.寬帶：示波器的前端衰減器和放大器決定了示波器的帶寬，示波器的帶寬決定了示波器最大能測量的信號頻率范圍。

　　2.采樣率和存儲深度：ADC模數轉換器和RAM高速存儲器影響著示波器的另外兩大指標：采樣率和存儲深度。

　　3.示波器的采樣率 = 存儲深度 ÷ 波形記錄時長

　　4.垂直分辨率

　　5.觸發

　　6.測量范圍
