示波器的應用非常廣泛，是設計和測試電子設備和器件最常用的工具。數字存儲示波器(簡稱DSO)和混合信號示波器(簡稱MSO)都是強大的儀器，用于顯示及測量隨時間變化的電子信號，并且有助于確定哪個器件運行正常，哪個出現故障。
數字存儲示波器 (digital storage oscilloscope)
數字是相對于模擬而言，將連續說我模擬信號轉換為離散的數字信號;存儲是表征AD采集后的數據可以進行存儲;示波器的根本目的是顯示波形。

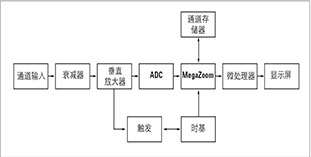

數字示波器的體系結構
混合信號示波器(MSO)
DSO 的輸入信號屬于模擬信號，通過數模轉換器將其數字化。隨著數字電路技術的蓬勃發展，同時監測模擬信號與數字信號變得越來越重要。鑒于此，示波器廠商著手生產能夠觸發和顯示模擬與數字信號的混合信號示波器。這類儀器通常具備少數幾個模擬通道(2 或 4)和更多的數字通道

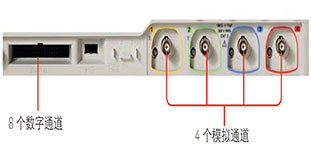

混合信號示波器的前面板輸入提供了 4 個模擬通道和 8 個數字通道
混合信號示波器的優點是可以觸發任意組合的模擬與數字信號，并且顯示以相同時基進行關聯的所有信號。
基本原理

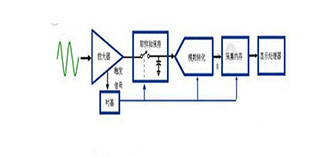

波形首先要通過探頭，經由前端的放大器進行放大，之后由模數轉換單元進行轉換，進而存儲到采集內存中，然后顯示到顯示器上。
示波器的功能遠比數字萬用表更強大，因?yàn)樗鼈兛梢允鼓^察電子信號的實際情況。
電子信號
示波器的主要用途低顯示電子信號。電子信號會以波形或者脈沖的形式出現。通過觀察示波器上顯示的信號，可以確定電子系統的某個元器件是否在正常工作。因此，想要了解示波器的工作方式，必須先要了解信號的基本原理。
波形
波形是指波的形狀或圖像。波形可以提供許多有關信號的信息，例如，它可以告訴您電壓是否突然發生改變、呈線性變化或保持不變。標準的波形有很多種，本節僅介紹您最常遇到的幾種。
正弦波 ：正弦波通常與交流(AC)電源有關，例如您屋內的電源插座。正弦波的峰值幅度并非一直恒定，如果峰值幅度會隨著時間不斷地下降，我們就稱這種波形為阻尼正弦波。

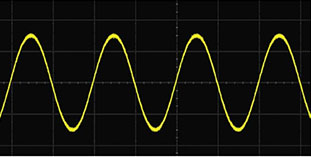

圖 1. 正弦波
方波 / 矩形波：方波會在兩個不同的值之間周期性地跳動，因此在高點和低點部分的長度會相等。矩形波不同的地方在于高、低點部分的長度并不相等。

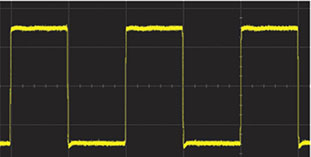

圖 2. 方波
三角波 / 鋸齒波：在三角波中，電壓會隨著時間呈線性變化。它的信號邊沿稱為斜波，這是因?yàn)槠洳ㄐ螘?huì)斜升或斜降到某個電壓。由于鋸齒波前面或后面的信號沿會隨著時間產生線性的電壓響應，所以看起來與三角波類似。但對面的信號沿幾乎是立即下降的。

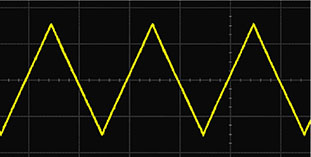

圖 3. 三角波

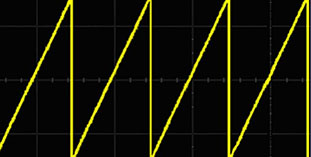

圖 4. 鋸齒波
脈沖： 脈沖是指突然出現在固定電壓中的干擾，就像在一個房間中突然打開電燈，然后迅速熄滅電燈的情形。一連串的脈沖被稱為脈沖串。延續前面的比喻，這就好比不斷重復快速開燈與關燈的動作一樣。脈沖是信號中常見的毛刺或錯誤波形。如果信號只傳送一條信息，那么脈沖也可看作是一個波形。

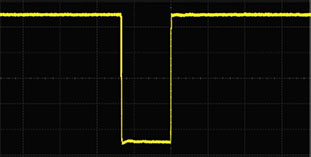

圖 5. 脈沖
復合波
波形也可以是以上各種波形的混合。它們不一定要具備周期性，而且可以是非常復雜的波形。
波形基本特性如下：
幅度：在工程應用中經常使用的幅度定義主要有兩個。第一種通常稱為峰值幅度，定義為干擾信號的最大位移量。第二種是均方根(RMS)幅度。要計算波形的 RMS 電壓，必須將波形值平方并求出平均電壓，然后再求平方根。對正弦波來說，RMS 幅度等于峰值幅度的 0.707 倍。
相移： 相移是指兩個其他條件都相同的波形之間的水平位移量，以度或弧度為單位。正弦波的周期以 360 度來表示。因此，如果兩個正弦波相差半個周期，那么它們的相對相移就是 180 度。
周期：波形的周期是指波形重復出現一次所花費的時間，以秒為單位。
頻率：每個周期性波形都有一個頻率。頻率是指波形在一秒內重復出現的次數(如果您使用 Hz 為單位)。頻率與周期互為倒數。

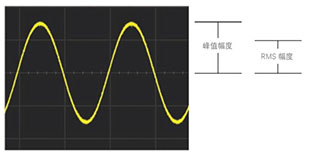

圖 6. 正弦波的峰值幅度和 RMS 幅度

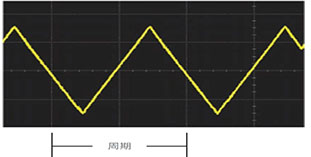

圖 7 三角波的周期
模擬信號與數字信號的比較
模擬信號代表給定范圍內的任意值。您不妨想象一下模擬時鐘，時針每隔 12 個小時旋轉 1 周。在此期間，時針一直不斷移動，不會出現讀值跳動或不連續的情形�，F(xiàn)在將它與數字時鐘比較一下。數字時鐘僅顯示小時和分鐘，因此是以分鐘作為間隔時間。它會一下子從 11:54 跳至 11:55。數字信號同樣具備離散和量化的特性。通常，離散信號具有兩個可能的值(高或低，1 或 0 等)，因此信號會在這兩個可能的值之間上下跳動。
示波器的使用范圍
凡是需要測試或應用電子信號的公司幾乎都會用到示波器。因此，示波器的應用范圍極為廣泛：
– 汽車技術人員通過示波器來診斷汽車的電氣問題。
– 大學實驗室使用示波器向?qū)W生教授電子知識。
– 全球各地的研究組都擁有示波器。
– 手機制造商使用示波器來測試信號的完整性。
– 軍事和航空航天行業使用示波器來測試?yán)走_(dá)通信系統。
– 研發工程師使用示波器來測試和設計新的技術。
– 示波器也可用于一致性測試。例如，用于確保 USB 和 HDMI 的輸出符合某些標準。
示波器的用途十分廣泛，以上只是其中的幾種。它的確是一種功能強大的通用儀器。
