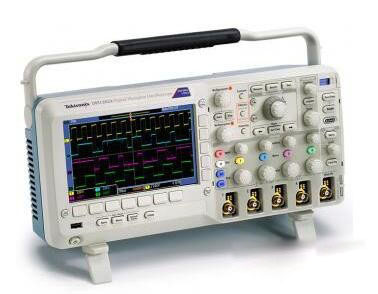

使用或見過示波器的人都會注意到示波器的主面板上都有一個或多個旋鈕。不同的　示波器面板上的旋鈕數量也不一樣，比如泰克示波器，有些機型有十多個旋鈕，比如說泰克示波器MDO3000系列混合域示波器，它的主面板上就有11個旋鈕;有些手持示波器上也至少有一個旋鈕。

　　有些示波器初學者在剛開始見到或使用示波器的時候都不清楚示波器的這個旋鈕到底有什么作用。不同品牌不同型號的示波器，主面板上的每個旋鈕的作用都有區別。今天，小編就跟大家一起分享一下示波器面板上的旋鈕有什么作用?示波器上為什么一定要有旋鈕?

　　旋鈕類型可分為以下11種，不同種類的旋鈕作用也不一樣。

　　1、掃描速度旋鈕，它可以改變示波器掃描線從左向右移動的速度。

　　2、電壓選擇旋鈕，這個按鈕可以改變輸入電壓使掃描線在示波器屏幕Y軸方向的偏轉幅度。

　　3、上下調整旋鈕、左右調整旋鈕，它可以改變掃描線在屏幕中上下左右兩個方向的位置。

　　4、電壓標準旋鈕向順時針方向達到最大值的狀態為標準狀態。其它位置為非標準狀態。

　　5、掃描速度標準旋鈕向順時針方向達到最大值的狀態為標準狀態。其他位置為非標準狀態。

　　6、為同步旋鈕，它能使示波器的波形穩定下來。

　　7、作用選擇鍵為CH1通道選擇、CH2通道選擇、雙蹤作用選擇。

　　8、作用選擇鍵為CH1信號同步、CH2信號同步。

　　9、為測量作用選擇開關，能使測量處與交流DC、直流AC、和接地GHD三種狀態。當處于直流DC狀態時，無論是直流還是交流信號都能夠進行測量。當處于交流AC狀態時，泰克示波器 測量接口的內部被串上的一個電容，此時信號中的直流成分被電容阻隔，而交流成分卻可以通過電容而被測量。當處于接地狀態的時，示波器的測量接口在泰克示波器 內部與地短路，此時外部信號不能進入 泰克示波器。

　　10、為亮度調整旋鈕，可以調整圖像的亮度。

　　11、為聚焦調整旋鈕，這個旋鈕的功能是可以使圖像變得精細。
