示波器是大家再熟悉不過的測試儀器了，但示波器不搭配探頭是沒有辦法來做測試的，示波器探頭的確是示波器大家族中不可缺少的成員。探頭的性能會對最終的測試結果產生直接的影響。常見的示波器探頭有四種：無源探頭、有源探頭、差分探頭和電流探頭。下面來了解一下這四種示波器探頭。

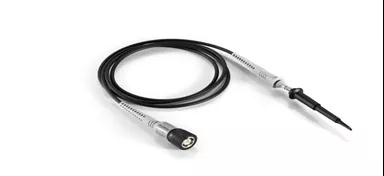

　　一、無源探頭

　　衰減無源電壓探頭是最常用的探頭，常見的無源探頭帶寬都在500MHz以下，大部分的中低端示波器都會標配兩支或者四支無源探頭。它是一種非常方便、價格相對便宜的探頭。

　　高壓探頭和傳輸線探頭也是屬于無源探頭的范疇。

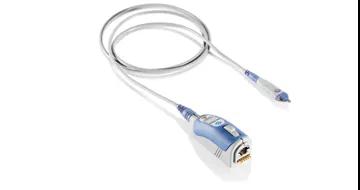

　　二、有源探頭

　　有源探頭輸入阻抗高，帶寬也可以做到很高。有源探頭的不利條件是成本高，尺寸大，也需要電源進行供電。

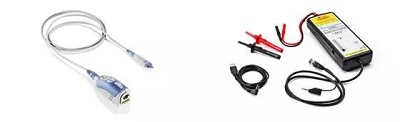

　　三、差分探頭

　　差分探頭分為有源差分探頭和高壓差分探頭。測試高速信號，特別是差分信號時，只能使用對應的有源差分探頭來測試。有源差分探頭具有低的負載效應，更高的信號保真度，高動態范圍以及極微小的溫漂等特點。而在很多高壓信號的測試上，一般使用高壓差分探頭測試。

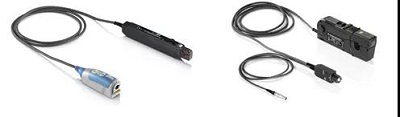

　　四、電流探頭

　　用示波器來測試電流就會用到電流探頭，常用的電流探頭是利用霍爾原理來制作的。它通過測量電路周圍磁場的變化來獲得電流信號。

　　在選擇電流探頭時應注意幾個主要參數：待測物電流大小、電流頻率、交流還是直流、鉗口的形狀和大小、供電方式、接口形式等。

　　在實際測試過程中，我們應當選擇合適的示波器探頭。也只有這樣，我們才能得到準確的測試結果。

　　五、探頭附件

　　示波器探頭通常會帶一些附件，例如上圖中的色環、調節棒和探針保護帽。

　　1.色環

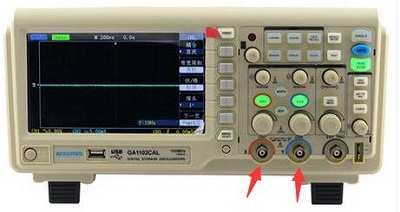

　　上圖中，紅黃綠藍色的圓圈狀東西，就是色環，你可以看到，探頭上已經套了兩個藍色的。這個色環是塑料材質，一端開口，可以隨時卸下來?yè)Q上別的顏色。色環不會對被測電路產生影響，只起輔助識別的作用，用在示波器有多個探頭的場合。看下圖示波器的探頭插口，有木有看到插口有兩種顏色?

　　如果你的探頭是和示波器配套的，你可以發現你的探頭已經弄好了紅色和藍色的色環，你只需要在使用的時候按照相同的顏色插到示波器探頭插口即可。插反也不會對測量有電路影響，只是在測量的時候好區分，在你不知道這個知識之前，你一定會拿著示波器探頭順著線纜看看這個是通道1還是通道2，有沒有被我說中?

　　如果你的探頭用壞了，從某寶或者某市場買了一個回來，首先你得把相應的色環裝好，這樣就好區分探頭通道了。

　　2.調節棒

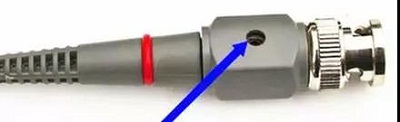

　　文章開始圖中，最黑的那個棒棒就是調節棒，在最前面有一個扁平的不銹鋼，形似改錐，這個調節棒就是一個改錐，用來調節探頭的補償電容，把你的探頭拿出來，找到螺絲孔，如下圖：

　　注意：有的探頭補償電容調節孔在插口處，如上圖，有的在探針那一端。

　　問題來了，什么時候需要調?調到什么程度?

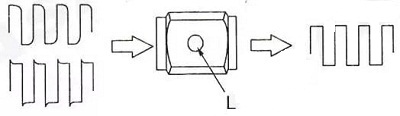

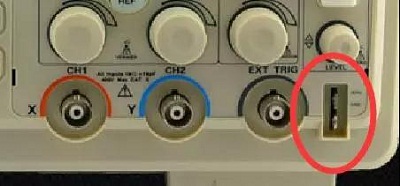

　　調節方法：找到示波器的校準信號輸出端口了嗎?看上圖。將探極接到信號輸出端口，示波器會出現1KHz的方波信號，觀察信號的波形，調整到很規整為止。例如信號開始的時候如下圖左邊的波形，調整到如下圖右邊的波形，就可以了。

3.探針保護帽

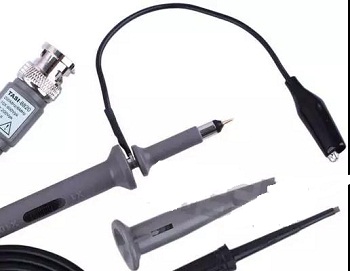

　　上圖是把探極勾摘掉以后，漏出探針的圖片，常用來測試IC的管腳�？粗�探極的探針，當你的用它測量IC的某個管腳時，會不會發生不小心碰到周邊管腳或者使得兩條管腳短路的情況?這時候，探針保護冒就起作用了。選擇合適的探針保護帽直接套上去即可。
