示波器的性能參數

　　下面以泰克TDS2000系列示波器為例

　　1、數字存儲示波器(digital storage oscilloscope)

　　什么數字存儲示波器

　　1. 數字是相對于模擬而言，將連續的模擬信號轉換為離散的數字信號

　　2. 存儲是表征AD采集后的數據可以進行存儲。

　　3. 示波器的根本目的是展示(顯示)波形。

　　2、基本原理

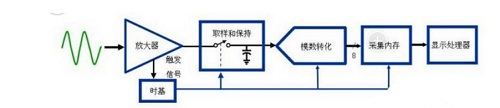

　　波形首先要通過探頭，經由前端的放大器進行放大，之后由模數轉換單元進行轉換，進而存儲到采集內存中，然后顯示到顯示器上。

　　下文中的參數設置 也就是在設置各個環節中需要調整的參數，以達到正確匹配所測波形的目的。 其中采樣轉化的速度，采集數據的高速存儲處理是示波器的核心技術。

　　3、基本使用

　　使用示波器的目的是為了觀測波形，在使用之前需要了解示波器的性能參數，以及在觀測波形的過程中需要設置示波器的參數。那么如何設置參數呢?示波器有哪些性能參數?

　　4、示波器的性能參數

　　以下參數關乎示波器的性能，參數越高，性能越好，當然價格也就越貴。

　　1. 帶寬

　　帶寬是指信號幅值降低為原來的0.707倍(功率跌落一半)時的截止頻率。也就是增益降低-3dB。

　　計算：-3dB = 10 * log(1/2)。

　　帶寬越大，能夠測量的信號的頻率就越高，否則高頻信號就被濾掉了。

　　2. 采樣率

　　采樣率是指AD在1秒鐘的時間內采樣的次數。根據采樣定理，只要采樣率高于信號頻率的2倍，即可還原被采樣信號。當然，為了更加準確，一般采樣率 = (5~10)信號頻率。

　　3. 存儲深度

　　記錄長度也叫存儲深度，所有的數字示波器在經過AD采集后，被觸發的信號都會存在一個存儲空間里，這個存儲空間的大小就是存儲深度，并且，存儲深度 = 當前時基10格采樣率。

　　4. 通道數

　　也就是同時可測量的信號路數，不同通道之間可以對比分析。

　　TDS2000的參數

　　帶寬 200MHz

　　采樣率 2Gs/s

　　存儲深度 2.4K

　　通道數 2

　　抓取串口波形

　　以抓取串口波形為例，簡述需要設置的參數

　　1. 串口參數

　　波特率115200，8位數據位，1位停止位

　　2. 通道1

　　使用示波器的通道1探頭+ 連接串口的TX，探頭- 連接GND

　　3. 時基選擇

　　時基選擇約10倍波形的周期，便于觀察波形。115200的波特率，周期約為17.36us。這里選擇250us的時基檔位。

　　4. 通道參數

　　通道參數中的輸入耦合方式需要注意，分為AC/DC/GND耦合

　　直流模式標注是DC，信號直流部分會經過處理并顯示，對應的顯示波形是信號全狀態;

　　交流模式標注是AC，信號直流部分不會顯示，對應的顯示波形是交流部分;

　　接地標注是GND，實際是斷開輸入并把輸入接地，目的是消除干擾，方便找零點。

　　5. 觸發參數

　　觸發參數的選取比較關鍵：

　　觸發源：選擇通道1 ，CH1

　　觸發方式：有上升沿/下降沿，這里選擇空閑狀態下輸出高電平，所以選擇下降沿觸發

　　觸發模式：有AUTO/NORMAL/SINGLE，也即是自動，正常，單序列

　　由于我們需要抓取單次的波形，進行分析，所以模式可以選擇SINGLE，也可以選擇NORMAL,區別在于SINGLE一次觸發后，需要手動再設置下，才能進入下一次觸發。這里選擇SINGLE模式。

　　6. 串口發送數據

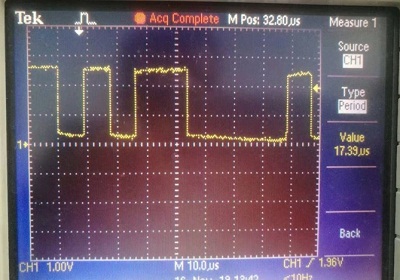

　　串口發出數據，可以看到示波器上完美抓取到TX波形：

　　將時基調整為10us，同時調整Position水平旋鈕。

　　可以測量波形的周期為17.39us，與理論值17.36us幾乎一致。
