示波器還能解決車輛啟動困難
2019/5/27 10:34:23
在傳統維修中，很多時候都是一個解碼器加一套扳手就可以處理問題，但對于同步故障再用傳統方式去維修還可以么？
相信很多維修過同步問題的師傅都知道答案，那么沒有維修過這方面故障的師傅們也不用擔心，今天我們一起帶著問題來學習下同步正時相關內容。
一輛濰柴國五故障車輛，詢問司機故障現象為車輛出現偶發難啟動、運行時會突然熄火。
第一步：偶發故障出去試車
首先是偶發故障，所以不用想了，先出去試車跑跑看，在車輛運行的過程中看故障燈什么時候點亮后，以及點亮后會報出什么樣故障碼？
經過，跑車一段時間后，當故障燈點亮讀取故障碼為：
P0335：無曲軸信號；
而車輛行駛中熄火原因，也是因?yàn)橥叫盘?hào)異常導致ECU計算出錯誤的噴油時間，導致車輛運行時熄火。
既然我們找到了故障點，那么我們就把檢查的重點放在同步信號上。通常這種故障我們?nèi)绾螜z查呢？
【重點】同步信號4大要點檢查：
1、檢查曲軸凸輪軸線束是否正常，有無開路短路等情況；
2、檢查曲軸和凸輪軸傳感器接插件以及對應端子是否正常，有無生銹退針等情況；
3、檢查曲軸和凸輪軸傳感器電阻是否正常，正常情況下應在（860±86歐姆）內；
4、連接示波器查看曲軸凸輪軸怠速時信號波形是否正常。
通過4點的檢查發現傳感器電阻在正常范圍內，線束也沒有明顯短路開路等情況，傳感器插頭也沒有明顯的生銹退針的情況，那只有通過示波器來看下傳感器波形是否正常了！
通過示波器的查看，發現曲軸凸輪軸位置傳感器檢測到的信號都為正常，那車輛為什么還會偶發性熄火呢？
維修到現在還沒有找到故障點，但是故障真實存在，肯定還是哪里檢查的沒有到位，繼續連接上示波器，打著車邊看波形，邊去搖晃傳感器線束。曲軸凸輪軸位置傳感器線束到ECU之間的線束是比較短的。
其中也沒有跨接插頭，而且線束為雙絞屏蔽線，很少會出現線束干擾的情況。就在我們帶著疑問繼續檢查的時候，搖晃線束一段時間發現同步波形出現了一次偏差！
第三步：查曲軸位置傳感器
既然搖晃會出現波形偏差，那就繼續順著線束檢查，還是沒有發現明顯異常。最后把目標點放在了曲軸位置傳感器的插頭處。
所以當車輛運行時遇到顛簸路況會出現熄火或者運行不穩定的情況，更換插頭后繼續出去試車！
第四步：試車運行，故障排除
試車運行一段時間后故障沒有在出現。就此故障算是排除了！本次這個故障的難點在于故障的偶發以及示波器第一次正常讀取波形時沒有任何問題。
但是只要有故障現象，就必然有故障原因，例如遇到偶發性故障時通常都是車輛在顛簸或者一些特殊路況下發生的，所以我們可以去嘗試模擬當時路況（人為的晃動線束插頭）。
相信很多維修過同步問題的師傅都知道答案，那么沒有維修過這方面故障的師傅們也不用擔心，今天我們一起帶著問題來學習下同步正時相關內容。
一輛濰柴國五故障車輛，詢問司機故障現象為車輛出現偶發難啟動、運行時會突然熄火。
第一步：偶發故障出去試車
首先是偶發故障，所以不用想了，先出去試車跑跑看，在車輛運行的過程中看故障燈什么時候點亮后，以及點亮后會報出什么樣故障碼？
經過，跑車一段時間后，當故障燈點亮讀取故障碼為：
P0335：無曲軸信號；
P0340：無凸輪軸信號。
而車輛行駛中熄火原因，也是因?yàn)橥叫盘?hào)異常導致ECU計算出錯誤的噴油時間，導致車輛運行時熄火。
既然我們找到了故障點，那么我們就把檢查的重點放在同步信號上。通常這種故障我們?nèi)绾螜z查呢？
【重點】同步信號4大要點檢查：
1、檢查曲軸凸輪軸線束是否正常，有無開路短路等情況；
2、檢查曲軸和凸輪軸傳感器接插件以及對應端子是否正常，有無生銹退針等情況；
3、檢查曲軸和凸輪軸傳感器電阻是否正常，正常情況下應在（860±86歐姆）內；
4、連接示波器查看曲軸凸輪軸怠速時信號波形是否正常。
通過4點的檢查發現傳感器電阻在正常范圍內，線束也沒有明顯短路開路等情況，傳感器插頭也沒有明顯的生銹退針的情況，那只有通過示波器來看下傳感器波形是否正常了！

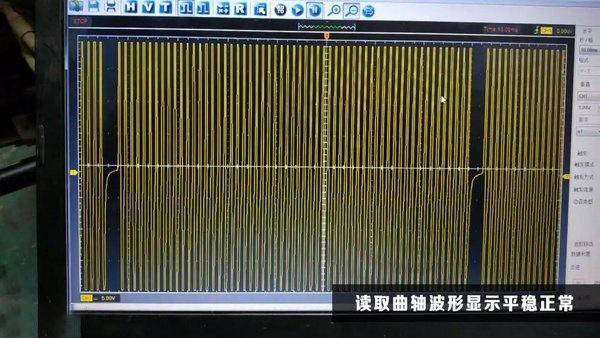

上圖中黃色的波形就是通過示波器所采集到的曲軸位置傳感器波形，通過波形可以看出傳感器采集到的波形為60-2式（曲軸信號盤為2個缺齒），在怠速運行時波形平穩，也沒有明顯的看出有干擾的情況。
那么這么平穩的波形為什么還會報出無曲軸信號的故障呢？所以繼續去采集凸輪軸信號進行觀察。

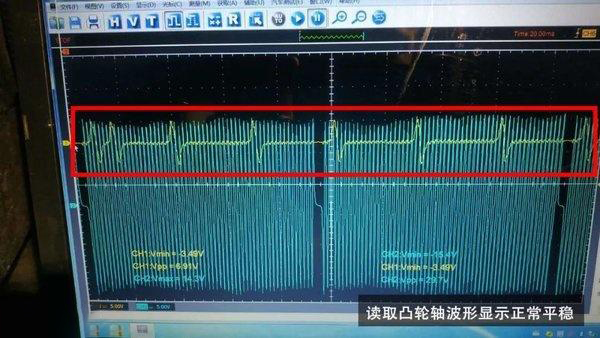

通過凸輪軸波形可以看出凸輪軸為6+1式（1個多空），在怠速運行時波形平穩也無明顯干擾，波形正常。
通過示波器的查看，發現曲軸凸輪軸位置傳感器檢測到的信號都為正常，那車輛為什么還會偶發性熄火呢？
維修到現在還沒有找到故障點，但是故障真實存在，肯定還是哪里檢查的沒有到位，繼續連接上示波器，打著車邊看波形，邊去搖晃傳感器線束。曲軸凸輪軸位置傳感器線束到ECU之間的線束是比較短的。
其中也沒有跨接插頭，而且線束為雙絞屏蔽線，很少會出現線束干擾的情況。就在我們帶著疑問繼續檢查的時候，搖晃線束一段時間發現同步波形出現了一次偏差！
第三步：查曲軸位置傳感器
既然搖晃會出現波形偏差，那就繼續順著線束檢查，還是沒有發現明顯異常。最后把目標點放在了曲軸位置傳感器的插頭處。
曲軸位置傳感器的插頭插片處，出現了夾片分開較大，夾不緊的情況。
所以當車輛運行時遇到顛簸路況會出現熄火或者運行不穩定的情況，更換插頭后繼續出去試車！
第四步：試車運行，故障排除
試車運行一段時間后故障沒有在出現。就此故障算是排除了！本次這個故障的難點在于故障的偶發以及示波器第一次正常讀取波形時沒有任何問題。
但是只要有故障現象，就必然有故障原因，例如遇到偶發性故障時通常都是車輛在顛簸或者一些特殊路況下發生的，所以我們可以去嘗試模擬當時路況（人為的晃動線束插頭）。
