目前常用的電源測量探頭是10:1無源探頭、100:1無源探頭、高壓差分探頭。探頭的選擇上首先要考慮電壓范圍，被測電壓不要超出探頭允許的范圍。比如說一般的10:1的無源探頭，其低頻耐壓值是300VRMS，且隨著頻率的升高而降低，如圖所示。使用之前要測量信號的電壓范圍在此范圍內，否者將無法進行正確的測量。

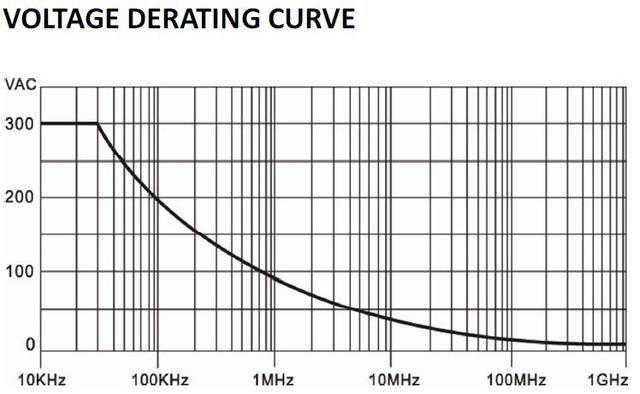

無源探頭輸入額定電壓曲線

除此之外，還需要考慮探頭衰減比對底噪的放大，從而判斷信號的真實有效部分。由于信號經過了探頭的衰減，為了還原真實信號的大小，示波器內部會對信號再進一步放大，而此時Gn1和Gn2也就跟著被放大，其放大倍數就是衰減比的倒數。所以衰減倍數越大，其測量系統的本底噪聲也就被放大的越多。

例如使用500：1高壓差分探頭進行測量，示波器本底噪聲是1mv，探頭噪聲為為1mv，這樣累加噪聲是2mv，再經過500倍的放大，其本底噪聲就達到了1V，此時就需要考慮，1V的噪聲是否在允許范圍內。如果您的被測系統紋波本身也就只有1V或者更小，那1V的噪聲顯然是不允許的。

二、接地方式的選擇

傳統的使用習慣上，示波器的接地方式就是那根長長的接地夾線。如圖所示，這種接地方式，確實是一種簡單方便的接地方式，但是卻并不是一種嚴謹?shù)摹��?zhǔn)確的接地方式。

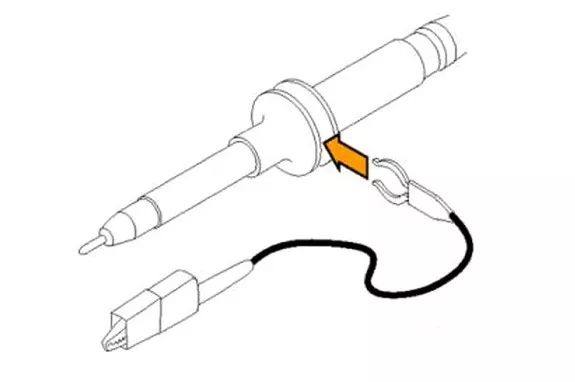

接地夾線示意圖

由于地夾線比較長，其會形成一個寄生電感Lgnd，隨著夾線的增長，這個電感也會增大，而這個回路電感會和示波器探頭的輸入電容Cin產生諧振。這就導致示波器的幅頻特性變得不平坦，導致測量不準確。其等效電路如圖所示：

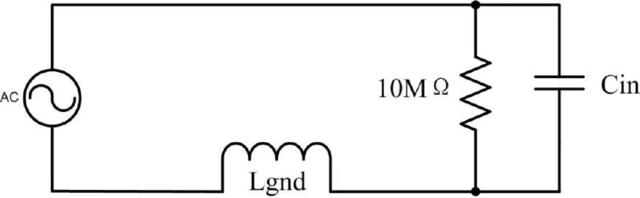

接地夾線等效電路圖

但是這還不是接地夾線最致命的。開關電源，隨著開關管的開合，不僅僅產生了電源紋波，同時也產生了很多電磁干擾，通過空間進行輻射，而這部分輻射就會被接地夾線與探頭形成的線圈給接收到，再加上示波器是高阻輸入的，就導致這部分信號對測量的干擾非�？捎^。電磁干擾雖然也可以說是電源的一項參數，但是這部分信號是無法通過示波器探頭來進行準確測量的，測量出來的值是毫無意義的。

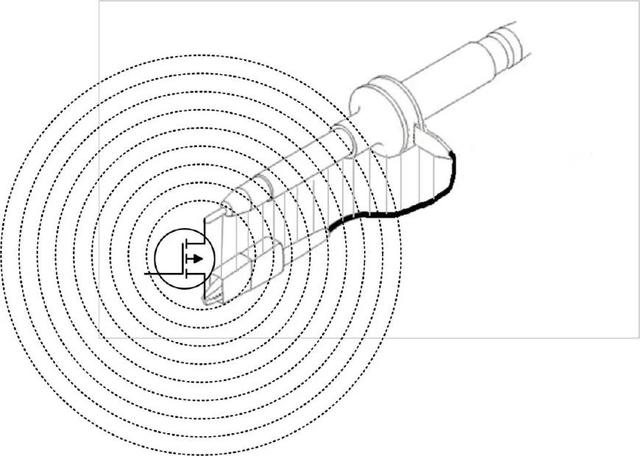

電磁輻射示意圖

因為以上兩點，所以在測試電源紋波時，是不應該使用接地夾線的，而應該使用接地彈簧。如圖所示，這樣既降低了環路電感從而保證了較好的幅頻特性，又降低了電磁輻射的引入。

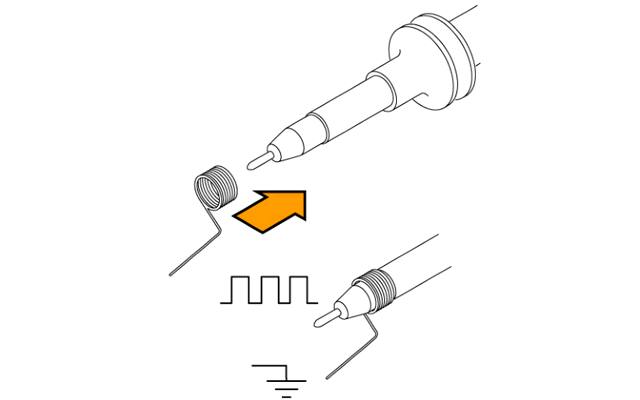

接地彈簧示意圖

如果是使用的高壓差分探頭，則應該將兩根輸入線雙絞在一起，如圖所示，用以降低環路面積。

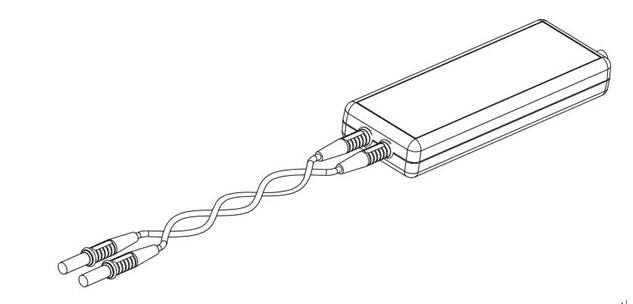

高壓差分探頭輸入線雙絞示意圖

三、總結

以上指出了一些測量電源紋波的一些注意事項，歸納如下：

1、探頭的選擇，需要結合探頭的耐壓范圍和被測信號的電壓范圍來選取，同時還要考慮探頭衰減比對本底噪聲的放大作用。

2、接地方式的選擇，應該盡可能的降低接地回路，如使用接地彈簧。這樣既能改善幅頻曲線，又能降低電磁輻射的干擾。

3、靈活的使用數字濾波器，將我們需要的信號從“紛紛擾擾”的噪聲中提取出來，使得結構更加精確。

4、通過FFT的后期分析功能，可以更加準確的測量開關頻率上的噪聲大小。
