模擬示波器特點及分類
2019/4/24 15:28:56
模擬示波器特點及分類
模擬示波器工作方式是直接測量信號電壓，并通過從左到右穿過示波器屏幕的電子束在垂直方向描繪電壓。示波器屏幕通常是陰極射線管（CRT）的電子束投到熒幕的某處，屏幕后面總會有明亮的熒光物質。當電子束水平掃過顯示器時，信號的電壓是電子束發生上下偏轉，跟蹤波形直接反映到屏幕上。在屏幕同一位置電子束投射的頻度越大，顯示得也越亮。CRT限制著模擬示波器顯示的頻率范圍。在頻率非常低的地方，信號呈現出明亮而緩慢移動的點，而很難分辨出波形。在高頻處，起局限作用的是CRT的寫速度。當信號頻率超過CRT的寫速度時，顯示出來的過于暗淡，難于觀察。
②垂直分辨率高：連續而且無限級，數字示波器分辨率一般只有8~10位。
③數據更新快：每秒捕捉幾十萬波形，數字示波器每秒捕捉幾十個波形。

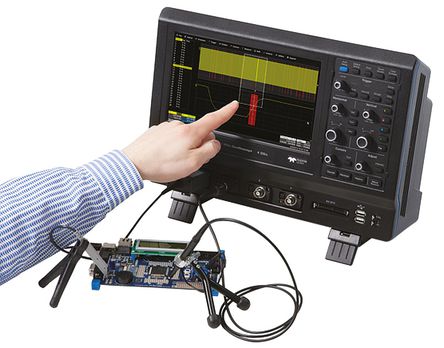

①通用示波器通過單束示波管進行顯示，有單蹤型和多蹤型，能夠定性、定量地觀測信號，是最常用的示波器。多蹤示波器是采用單束示波管而帶有電子開關的示波器，它能同時觀測幾路信號的波形及其參數。通用示波器。
②多束示波器通過多束示波管進行顯示。與通用示波器的疊加或交替顯示多個波形不同，其屏顯的每個波形都由單獨的電子束產生，同時觀測、比較兩個以上的波形非常方便。常見多束示波器。
模擬示波器工作方式是直接測量信號電壓，并通過從左到右穿過示波器屏幕的電子束在垂直方向描繪電壓。示波器屏幕通常是陰極射線管（CRT）的電子束投到熒幕的某處，屏幕后面總會有明亮的熒光物質。當電子束水平掃過顯示器時，信號的電壓是電子束發生上下偏轉，跟蹤波形直接反映到屏幕上。在屏幕同一位置電子束投射的頻度越大，顯示得也越亮。CRT限制著模擬示波器顯示的頻率范圍。在頻率非常低的地方，信號呈現出明亮而緩慢移動的點，而很難分辨出波形。在高頻處，起局限作用的是CRT的寫速度。當信號頻率超過CRT的寫速度時，顯示出來的過于暗淡，難于觀察。
（1）模擬示波器（ART）特點
②垂直分辨率高：連續而且無限級，數字示波器分辨率一般只有8~10位。
③數據更新快：每秒捕捉幾十萬波形，數字示波器每秒捕捉幾十個波形。
④實時帶寬和實時顯示：連續波形與單次波形的帶寬相同，數字示波器的帶寬與取樣率密切相關，取樣率不高時需借助內插計算，容易出現混淆波形。
①通用示波器通過單束示波管進行顯示，有單蹤型和多蹤型，能夠定性、定量地觀測信號，是最常用的示波器。多蹤示波器是采用單束示波管而帶有電子開關的示波器，它能同時觀測幾路信號的波形及其參數。通用示波器。
②多束示波器通過多束示波管進行顯示。與通用示波器的疊加或交替顯示多個波形不同，其屏顯的每個波形都由單獨的電子束產生，同時觀測、比較兩個以上的波形非常方便。常見多束示波器。
