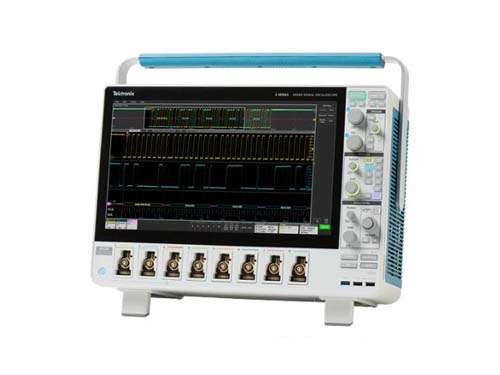

用示波器能觀察各種不同電信號幅度隨時間變化的波形曲線，在這個基礎上示波器可以應用于測量電壓、時間、頻率、相位差和調幅度等電參數。下面介紹用示波器觀察電信號波形的使用步驟。

1、示波管和電源系統

（1）電源（Power）：示波器主電源開關。當此開關按下時，電源指示燈亮，表示電源接通。

（2）輝度（Intensity）：旋轉此旋鈕能改變光點和掃描線的亮度。觀察低頻信號時可小些，高頻信號時大些。
（3）聚焦（Focus）：聚焦旋鈕調節電子束截面大小，將掃描線聚焦成最清晰狀態。
（4）標尺亮度（Illuminance）：此旋鈕調節熒光屏后面的照明燈亮度。正常室內光線下，照明燈暗一些好。室內光線不足的環境中，可適當調亮照明燈。

2、熒光屏示波器使用方法和步驟及相關注意事項
根據被測信號在屏幕上占的格數乘以適當?shù)谋壤�常�?shù)（V/DIV，TIME/DIV）能得出電壓值與時間值。根據輸入通道的選擇，將示波器探頭插到相應通道插座上，示波器探頭上的地與被測電路的地連接在一起，示波器探頭接觸被測點。示波器探頭上有一雙位開關。此開關撥到“X1”位置時，被測信號無衰減送到示波器，從熒光屏上讀出的電壓值是信號的實際電壓值。此開關撥到“X10”位置時，被測信號衰減為1/10，然后送往示波器，從熒光屏上讀出的電壓值乘以10才是信號的實際電壓值。

3、垂直偏轉因數和水平偏轉因數
每個波段開關上往往還有一個小旋鈕，微調每檔垂直偏轉因數。將它沿順時針?lè)较蛐�到底，處于“校�?zhǔn)”位置，此時垂直偏轉因數值與波段開關所指示的值一致。逆時針旋轉此旋鈕，能夠微調垂直偏轉因數。垂直偏轉因數微調后，會造成與波段開關的指示值不一致，這點應引起注意。示波器的標準信號源CAL，專門用于校準示波器的時基和垂直偏轉因數。示波器前面板上的位移（Position）旋鈕調節信號波形在熒光屏上的位置。

4、輸入通道和輸入耦合選擇

示波器使用方法和步驟及相關注意事項

（1）輸入通道選擇-輸入通道至少有三種選擇方式：通道1（CH1）、通道2（CH2）、雙通道（DUAL）。
選擇通道1時，示波器僅顯示通道1的信號;選擇通道2時，示波器僅顯示通道2的信號;選擇雙通道時，示波器同時顯示通道1和通道2的信號。維修中以選擇通道1或通道2為多。
（2）輸入耦合方式輸入耦合方式-交流（AC）、地（GND）、直流（DC）。
示波器使用方法和步驟及相關注意事項

5、觸發
示波器使用方法和步驟及相關注意事項
（1）常態（NORM）：無信號時，屏幕上無顯示;有信號時，與電平控制配合顯示穩定波形;
（2）自動（AUTO）：無信號時，屏幕上顯示光跡;有信號時與電平控制配合顯示穩定的波形;
（3）電視場（TV）：用于顯示電視場信號;
（4）峰值自動（P-PAUTO）：無信號時，屏幕上顯示光跡;有信號時，無需調節電平即能獲得穩定波形顯示。

6、掃描方式（SweepMode）

示波器使用方法和步驟及相關注意事項
掃描有自動（Auto）、常態（Norm）和單次（Single）三種掃描方式。
舉例：幅度和頻率的測量方法（以測試示波器的校準信號為例）
（1）將示波器探頭插入通道1插孔，并將探頭上的衰減置于“1”檔;
（2）將通道選擇置于CH1，耦合方式置于DC檔;
（3）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡;
（4）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置;
（5）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度;
（6）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）;
（7）一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。

示波器面板裝置
示波器使用方法和步驟及相關注意事項
示波器的面板按其位置和功能大概可以分為顯示、垂直（Y軸）、水平（X軸）三大部分，接下來對這三部分面板裝置分別加以介紹。

1、顯示部分
顯示部分包括電源開關、電源指示燈、輝度（調整光點亮度）、聚焦（調整光點或波形清晰度）、輔助聚焦（配合“聚焦”旋鈕調節清晰度）、標尺亮度（調節坐標片上刻度線亮度）、尋跡（當按鍵向下按時，使偏離熒光屏的光點回到顯示區域，從而尋到光點位置）和標準信號輸出（1kHz、1V方波校準信號由此引出，加到Y(jié)軸輸入端，用以校準Y軸輸入靈敏度和X軸掃描速度）。

2、垂直（Y軸）部分
垂直（Y軸）部分包括顯示方式選擇開關（用以轉換兩個Y軸前置放大器YA與YB工作狀態）、“DC-地-AC”Y軸輸入選擇開關（用以選擇被測信號接至輸入端的耦合方式）、“微調V/div”靈敏度選擇開關及微調裝置、“↑↓”Y軸位移電位器（用以調節波形的垂直位置）、“極性、拉YA”YA通道的極性轉換按拉式開關、“內觸發、拉YB”觸發源選擇開關和Y軸輸入插座。

3、水平（X軸）部分
水平（X軸）部分包括“t/div”掃描速度選擇開關及微調旋鈕、“擴展、拉×10”掃描速度擴展裝置、“→←”X軸位置調節旋鈕、“外觸發、X外接”插座、“觸發電平”旋鈕、“穩定性”觸發穩定性微調旋鈕（用以改變掃描電路的工作狀態）、“內、外”觸發源選擇開關、“AC-AC（H）-DC”觸發耦合方式開關、“高頻-常態-自動”觸發方式開關和“+、-”觸發極性開關。
示波器使用步驟
示波器使用方法和步驟及相關注意事項
下面具體講解使用示波器觀察電信號波形的具體步驟：
步驟一、選擇Y軸耦合方式：根據被測電信號頻率，將Y軸輸入耦合方式選擇“AC-地-DC”開關置于AC或DC;
步驟二、選擇Y軸靈敏度：根據被測電信號的峰峰值，將Y軸靈敏度選擇“V/div”開關置于適當檔級（在實際使用過程中，若無需讀取被測電壓值，則只需適當調節Y軸靈敏度微調旋鈕，使得屏幕上顯示所需高度波形即可）;
步驟三、選擇觸發信號來源與極性：通常將觸發信號極性開關置于“+”或“-”檔位上;
步驟四、選擇掃描速度：根據被測信號周期，將將X軸掃描速度“t/div”開關置于適當檔級（在實際使用過程中，若無需讀取被測時間值，則只需適當調節掃描速度“t/div”微調旋鈕，使得屏幕上顯示所需周期數波形即可）;
步驟五、輸入被測信號：被測信號由探頭衰減后通過Y軸輸入端輸入示波器。
示波器注意事項

（1）熱電子儀器一般要避免頻繁開機、關機，示波器也是這樣。
（2）作定量測量時，應先將示波器通電預熱10分鐘以上，使機中各元件在熱穩定狀態下工作，否則由于機內元件溫度處于上升過程，影響測量結果。
（3）如果發現波形受外界干擾，可將示波器外殼接地。
（4）在觀察熒屏上的亮斑并進行調節時，亮斑的亮度要適中，不能過亮。
（5）“Y輸入”的電壓不可太高，以免損壞儀器，在最大衰減時也不能超過400V。
（6）關機前先將輝度調節旋鈕沿逆時針?lè)较蜣D(zhuǎn)到底，使亮度減到最小，然后再斷開電源開關。
