在我國，電機系統用電量約占全國用電量的60% ，是非常重要的生產設備，幾乎覆蓋每個生產領域。在進入正題前，先來了解一下電機的基礎知識。

電機，按工作原理可分成三大類：

➤ 直流電機

➤ 異步電機

➤ 同步電機

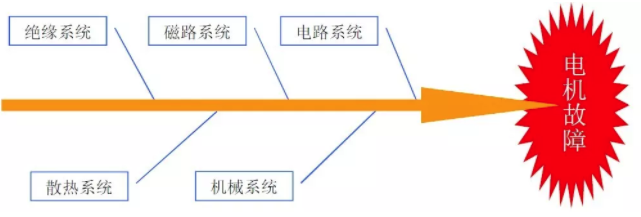

電機的工作系統可分為五類：

電機的五類工作系統，是相互關聯而又截然不可分割的，因此電機診斷需要涉及較多技術領域。目前常用的電機診斷方法有：

➤ 電流分析法分析電機的電氣系統

➤ 振動分析法分析電機的機械系統、磁路系統

➤ 絕緣診斷法測試電機的絕緣系統

➤ 溫度診斷法檢測電機的機械系統、磁路系統、散熱系統、電氣系統、絕緣系統

➤ 振聲診斷法測試電機的機械系統

➤ 油質診斷法測試電機的機械系統

然而，并非所有的溫度診斷法都能對電機進行全面的預測性檢測！而采用紅外熱成像儀則能進行全面的預測性檢測，它的優點：非接觸式測量，安全、高效、直觀，可以成像，距離遠，溫度數據不抽樣、不解體。不僅僅是測試溫度，更可以直觀的顯示電機某一時刻的工作狀態！

FOTRIC設備維護型產品系列，具備上述優點，是對電機等設備進行預測性檢測的理想之選。

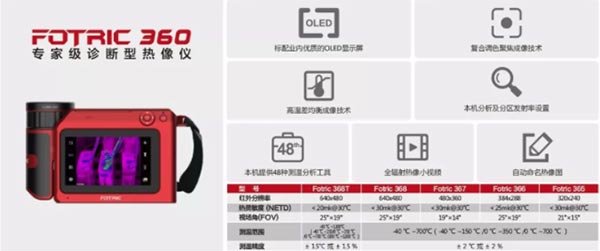

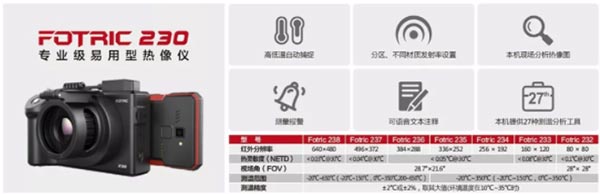

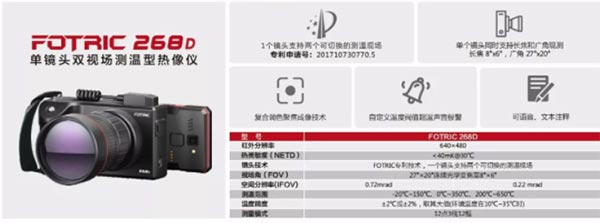

熱像專家的理想之選，F(xiàn)OTRIC設備維護型產品系列

為什么紅外熱成像技術，能對電機的五類工作系統進行預測性檢測？

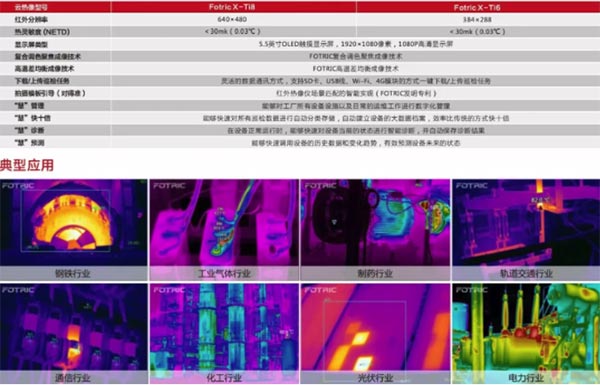

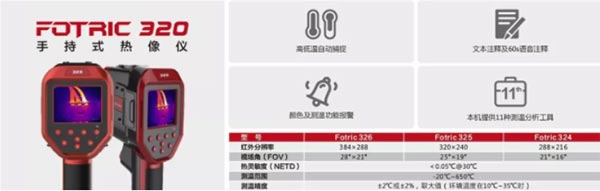

因?yàn)闊嵯駜x一次能夠捕獲幾萬乃至幾十萬點的溫度數據并生成紅外圖像。像素越多，同時測得的溫度數據越多，生成的紅外圖像越細膩，越能找到真正的熱點。FOTRIC設備維護型熱像儀，紅外像素從80x80…384x288…到640x480，多種選擇滿足各種需求。

對電機進行紅外熱成像檢測，需要了解不同電機各部位的溫度限值，以此來判斷電機是否存在異常。電機各部位的溫度限值：

➤與繞組接觸的鐵芯溫升(溫度計法)應不超過所接觸的繞組絕緣體的溫升限值(電阻法)，即A級為60℃，E級為75℃，B級為80℃，F(xiàn)級為100℃，H級為125℃。

➤滾動軸承溫度應不超過95℃，滑動軸承的溫度應不超過80℃。因溫度太高會使油質發生變化和破壞油膜。

➤現場測試時，定子溫度往往以不燙手為準。

FOTRIC X云熱像，能夠內置行業標準和專家經驗，這些溫度限值不用“死記硬背”，內置到云熱像內，可在進行設備檢測時自動調用，并給出設備的當前狀態。

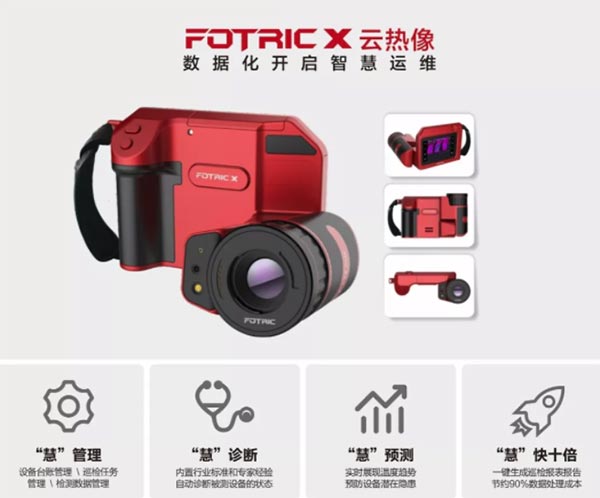

數據化開啟智慧運維，F(xiàn)OTRIC X 云熱像產品新系列

對電機進行紅外熱成像檢測時應注意：

一、在額定負荷下溫升未超過溫升限度，僅由于環境溫度過高，而使電機溫度超過最大允許工作溫度。這種現象說明電機本身是正常的。

解決辦法：用人工方法使環境溫度下降，如辦不到，則必須減負載運行。

二、在額定負載下溫升超出銘牌規定。不管什么情況，均屬電機有故障，必須停機檢查，特別對溫升突然變大更要注意。其原因有：

（一）電氣系統故障

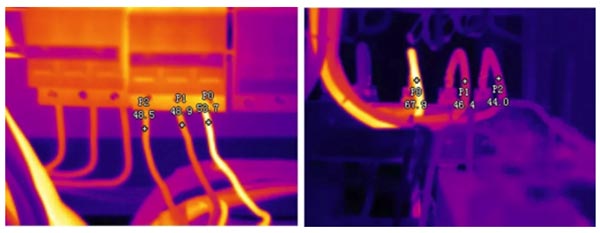

➤電機控制電路三相不平衡

熱像圖直觀呈現問題狀態。

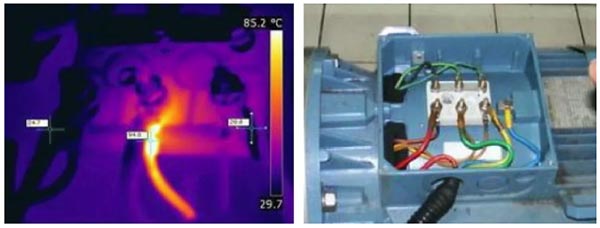

➤電機與電纜接頭發熱

對于此類故障，可清潔電纜接頭表面后，緊固電纜接頭螺釘。
（二）機械系統故障

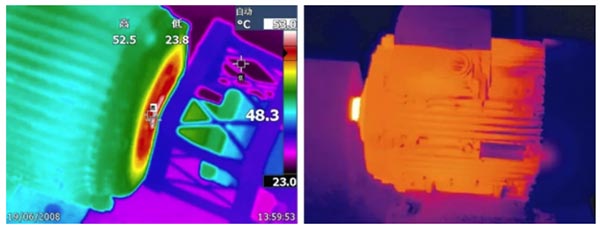

➤電機軸承熱缺陷

熱像圖直觀反映，電機軸承處溫度最高，在電機端蓋表面有向外擴散的熱傳導趨勢。
