- Keithley測試系統

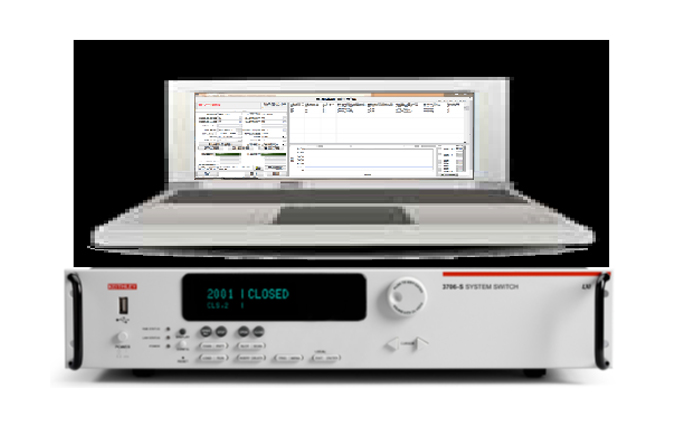

- 系統采用Keithley 3706多通道數據采集器,可以對PCB表面電阻進行多通道電阻采集,并可以長期記錄PCB板在不同溫度下電阻值的變化數據及隨時間的阻值曲線,并且可以與參考電阻進行比較,以判斷PCB板在高低溫變化時是否達標。
- Keithley測試系統,讓測試更簡單,高效,智能。
1.主要特點:
特點 |
主要指標 |
應用場合 |
高精度 |
電阻分辨率最小0.1微歐 |
研發高品質產品,對產品性能嚴格要求,例如PCB板 |
強大的軟件 |
描述電阻隨時間的變化曲線,根據溫度自動觸發測試功能,數據保存. 可定制 |
需要自動保存數據,查看趨勢圖的客戶 |
多通道靈活搭配 |
可支持最大576通道,可定制 |
需要多點同時測試 |

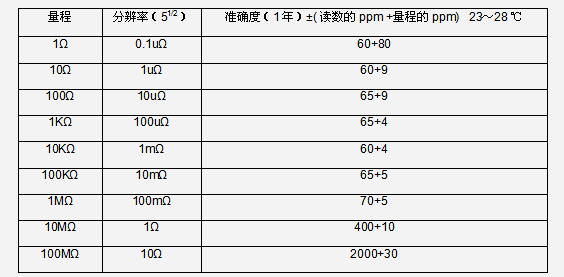

2. 主要技術指標:

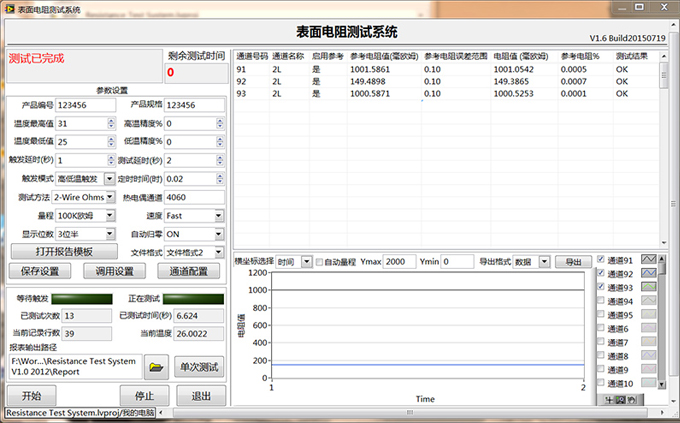

3. 軟件主要功能:
1) 可以手動生成WORD格式工作報告,包含基本設置信息,時間,圖片。
2) 可導出數據表格以及圖形
3) 可設置通道啟用以及啟用參考全選按鈕
4) 可設定參考通道,對于異常測試值能提供重測功能。(請定義重測機制或條件)
5) 測試異常值采用紅色字體顯示
6) 圖形曲線用不同顏色區分,并可自定義顏色。
7) 按設置測量時間連續長時間測試,最大測試時間為1500小時。
8) 按啟用通道顯示數據,其中數據表格顯示當前值,圖形區域顯示所有歷史數據值。
9) 能保存測試數據,并可回調測試數據,保存文件命名規則: 產品編號(參數界面設置)—時間(開始日期年月日)
10) 能保存參數設置值,并可回調參數設置值。
11) 能定時結束測試。
12) 可設置:量程(固定,ATUO),測試速度(高,中,低),顯示位數(下拉列表),測試通道數,4線2線設置
13) 提供以下參數設置:溫度最高值,溫度最低值,觸發延遲時間,定時間隔測試時間,測試平均值次數,異常值范圍(與一通道對比),返測次數(遇到異常值N次后再停掉該通道測試),Cycle設置值(單位分鐘),模式設置(高溫觸發,低溫觸發,高低溫觸發)
